晶体三极管极性的检测

浏览
发布时间 2009-08-25

  1. 判别管型和基极(b极):

  根据晶体管P-N结正向电阻小、反向电阻大的特点,可以判别管子的基极和管子的类型(是PNP型还是NPN型)。把万用表拨到R×100Ω或R×1KΩ的档上,先假设管子的一根管脚为“基极”,用万用表的红表笔接“基极”,黑笔分别接另外两个管脚,若万用表指针指示的电阻值均较少,则红表笔所接的是要找的基极,而且是PNP型的管子;再将红、黑表笔对调(即用黑表笔接“基极”,红笔分别接另外两个管脚),这时若测量得到的电阻值均较大,则上述假设的基极是正确的。如果红表笔接“基极”,按上述的方法测量得到的电阻值均较大,且用黑表笔接“基极”,红笔分别接另外两个管脚),这时若测量得到的电阻值均较小,则所接的“基极”是NPN型管子的基极。如果按上述的方法测量得到的电阻值是一个较大、一个较小,则原假设的“基极”是错误的,这样就需要重新假设管子的另一根管脚为“基极”,再进行测量直到满足上述要求为止。

  2.判别发射极(e极)和集电极(c极):

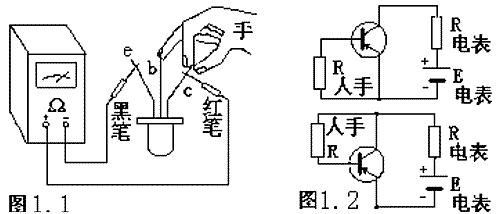

  对于PNP型的管子,先假设红表笔接的是c极,黑表笔接e极,并用手捏住b、c二个极(但不能使b、c直接接触),通过人体,相当于在b、c之间接入一个偏置电阻,读出c、e间的电阻值,如图1.1所示。然后将红、黑表笔对调,重新测c、e间的电阻值,并与前次的读数比较;哪一次阻值较小,说明哪一次的假设是正确的,即该次红表笔接的是c极,其原理图见图1.2。因为c、e间的电阻值较小正说明通过万用表的电流较大,偏置正常,因而表明原来的假设是正确的。若是NPN型的管子,只要将红、黑表笔对调(即黑表笔接c极),按照上述的方法测试判别即可。
