1.5V 电源点亮 LED 的简单电路

来源 200晶体管电路
浏览
发布时间 2013-11-03

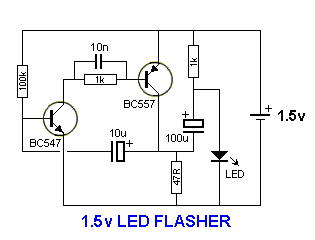

1.5V LED闪光电路

1.5V LED闪光电路

LED的压降通常都在2V/3V之上,一节干电池无法点亮。这个电路采用变通方法,将电解电容充电后串接于LED和电源回路中,相当于提高电压使得LED发光。

电路设计会使LED闪烁,它甚至有可能闪烁白光LED,即使这种类型的LED需要3.2V至3.6V操作。电路平均电流消耗需要约2mA,但能产生一个非常明亮的闪光。

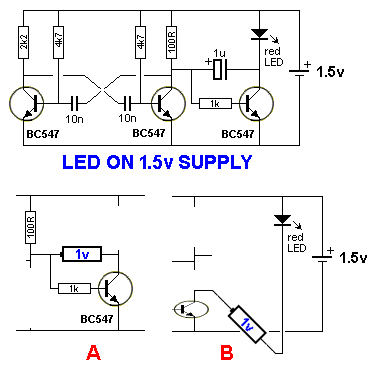

1.5V电源上的LED

1.5V电源上的LED

一个红色的LED需要电压达到1.7V左右的时候,才开始点亮,低于这个电压不能导通!该电路约需12毫安照亮红色LED使用一节干电池,有趣的特点是LED点亮方式,电路中的1u电解电容可以被认为是一个1v的电池。

AB图解释了这个电容是怎么工作的,电容担当1V电源串接于1.5V电源,使得电压增加到2.5V,这是足以点亮LED。

标签: 1.5V, LED
