金属探测器电路两款

来源 200晶体管电路
发布时间 2013-11-07

金属探测器-1

金属探测器电路两款

约20CM的探测距离-这取决于物体的大小,这个非常简单的电路将检测黄金或其他金属或硬币。
电路的振荡频率为约140kHz滤波器,该频率的高次谐波包含AM广播频段。只需收听电台广播,直到检测到尖叫。

搜索线圈放置在靠近金属物体时,电路的频率将会改变,这将可以从喇叭中听到。

金属探测器电路两款

金属探测器电路两款

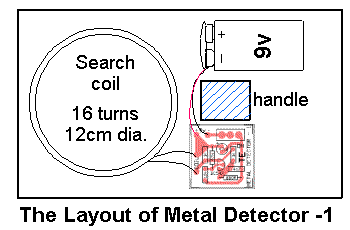

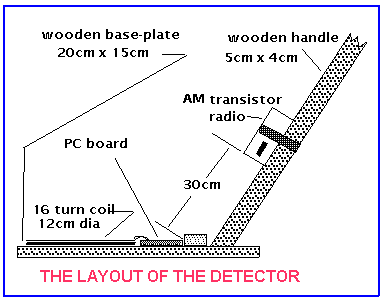

示出该电路和收音机的布局位置

金属探测器电路两款
金属探测器PCB板的实物图

要记住:您需要正确的频率,消除土壤类型矿物质等的影响。这就是为什么有6kHz至150Hz的频率范围内适合金属探测。

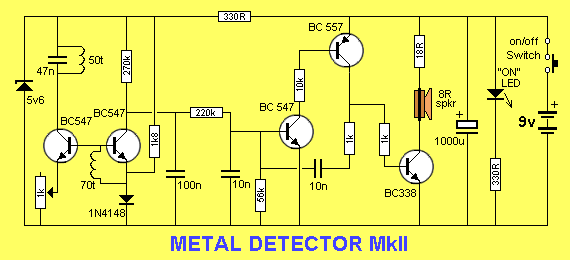

金属探测器-2

金属探测器电路两款

这是一个自包含的金属探测器,与以上的金属探测器-1相同的性能。
在100kHz频率、线圈直径约12cm的原则下,所有金属探测器将具有相同的检测金属物体的性能,无论多么复杂的电路。
他们都依赖于检测微小频率变化或电压变化。
要点是让电路产生最大的波形脉冲,同时尽可能轻轻移动线圈。这允许线圈在最远的距离来检测金属。
