ZN414再生式收音机；五管再生式收音机

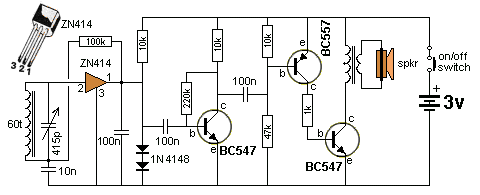

采用ZN414的再生式收音机

该电路包含一个ZN414集成块，它的外形看起来像一个三极管。

ZN414是一个包含十个晶体管的AM收音机射频调谐放大集成电路。该IC具有TO92封装外形，只有三根引线。包括AM再生式接收器所需的所有电路（RF放大器，检测器和内置AGC）。

后级三个晶体管放大器将ZN414输出信号进一步放大，推动扬声器发声。
两个1N 4148二极管为集成块产生一个1.3V的恒定电压，因为它被设计为最高工作于1.5v。
“天线线圈”是0.25mm的漆包线缠绕10mm的铁氧体棒60匝。调谐电容可用任何容量为450P的可调电容。

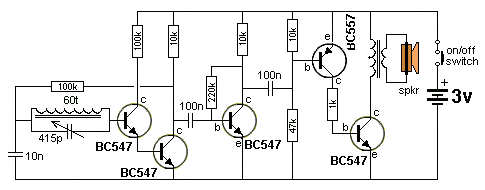

分立元件再生式收音机

这是五个晶体管的再生式收音机。它可以看作是第一个电路的简化，用两个晶体管取代了ZN414集成块。
