3瓦特LED的降压转换器

3瓦特LED的降压转换器

该电路驱动一个3瓦特LED。你必须要小心,不要损坏LED电路。在电源回路中添加10R电阻,并保持它在你的手指。确保它不会太热,监视电阻两端的电压。每个1V代表100毫安的。该电路将工作,什么都不会被损坏。如果电阻“燃烧你的手指”说明电流过大。

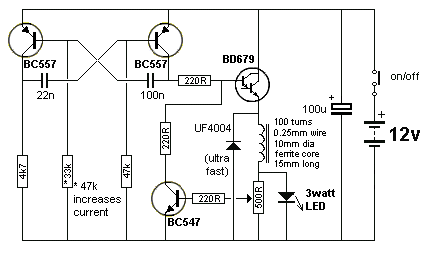

由22N和33K相比100N和47K取值不同,BC557多谐振荡器的“占空比”约3:1。BD679约30%的时间开启。这将产生一个非常明亮的输出,而30%的时间大约需要170毫安。

由于电路驱动LED的是脉冲电压,亮度非常高,且具有低电流。

我们的眼睛检测峰值亮度,你可以比较直流驱动LED的电路性能。
