水位检测器(水箱抽水自动控制器)

该电路可用于自动保持水箱水量。

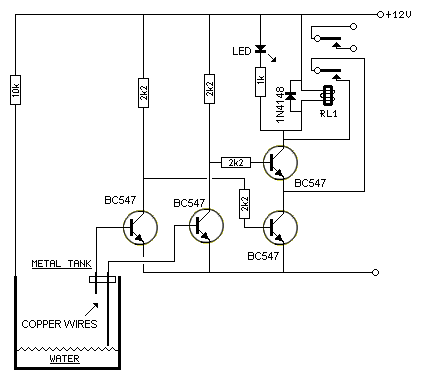

水位检测器(水箱抽水自动控制器)

水箱满时,消耗电流几乎为零。
当水箱缺水时,控制继电器的两个三极管导通,电机启动抽水。
当水位到达低位电极时,上面一个BC547关闭,但由于继电器的一组触点保持继电器工作。
当水满时,第一个三极管导通,关闭下面一个BC547,继电器失电释放,电机停止运行。
当水位下降低于高位电极,虽然下面一个BC547导通,但上面的BC547依然关闭,电机不工作。
直到水位下降低于低位电极,重复上述过程。
