FM发射电路,从简单到复杂

来源 200晶体管电路
浏览
发布时间 2013-11-13

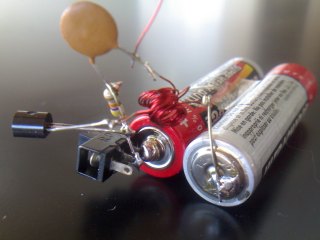

最简单的FM发射电路

FM发射电路,从简单到复杂

FM发射电路,从简单到复杂

该电路是最简单的FM电路,你可以得到。它没有麦克风,但线圈很容易检测到振动,拿起放在桌子上的振动会在接收机中听到噪音。
该电路没有任何可调部件,线圈决定了频率。平常见到的FM发射电路,其决定频率的部件被称为调谐电路,由一个线圈和电容组成。该电路不具备此功能。

通过47k让晶体管导通,电流脉冲通过15匝线圈,并通过22n的电容向晶体管的基极反馈6匝线圈通过的磁通。此脉冲由晶体管放大,电路始终处于工作状态。
振荡频率是由6匝线圈决定。改变匝数或拨动疏密,频率将改变。本电路约工作在90MHz频率,消耗约16毫安电流。

线圈在3mm的钻头上绕制,使用0.5mm线径。

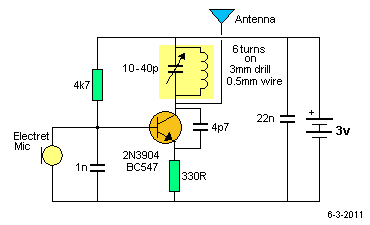

一个很好的晶体管FM发射电路

该电路采用调谐电路或创建工作频率的谐振电路。为了获得最佳性能。

FM发射电路,从简单到复杂

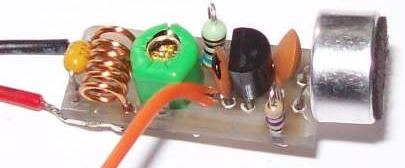

电路的所有组件应该紧凑安装在印刷电路板上,下面的照片显示在PCB板上的组件:

FM发射电路,从简单到复杂

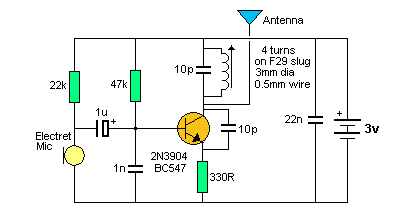

改进设计

本设计采用“螺纹磁芯调谐线圈”设置频率。这意味着可以拧入和拧出线圈芯子。这种类型的电路稳定性比上个电路不提供任何改善。(在后面的电路中,我们将显示如何提高稳定性,以提高稳定性的主要方法是增加一个“缓冲”的阶段,将振荡器和输出电路分离。)

FM发射电路,从简单到复杂

天线连接到晶体管的集电极,如果手靠近将导致频率漂移。该电路的范围是200米左右,电流消耗约为7毫安。麦克风已从振荡器分离,这允许通过22K电阻设置麦克风的增益。降低电阻,使话筒更敏感。该FM发射电路是用一个晶体管当中最好的。

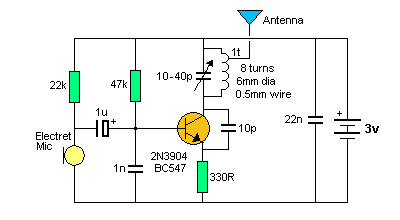

更稳定

如果您想改善上个电路的频率漂移稳定性,天线部分可以改动,将电感线圈抽头接入天线。

FM发射电路,从简单到复杂

发射范围不会明显变化,但稳定性更好,频率漂移不会那么严重。

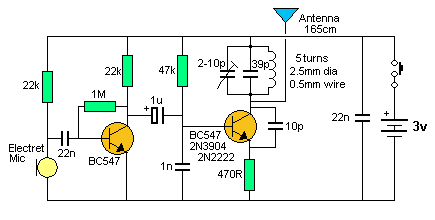

2晶体管FM发射电路

下一个渐进的步骤是添加一个晶体管,提高驻极体麦克风的灵敏度。驻极体麦克风包含场效应晶体管,你可以认为它是一个放大阶段。这就是为什么驻极体麦克风具有很好的输出。

只有一个非常简单的自偏置共发射极级是必要的。这会在3V电源获得约70的增益。下面的电路显示了这个音频放大器,加入到以前的发射电路。该电路是最好的设计,采用2个晶体管,在3V电源。该电路需要约7毫安电流,发射范围约200 - 400米。

FM发射电路,从简单到复杂

谐振回路有一个固定的39P电容,由2 - 10p电容微调频率。也可拨动线圈疏密,配合获得所需的频率。

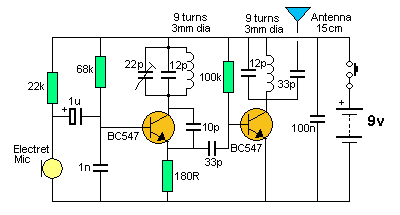

手持话筒

FM发射电路,从简单到复杂

该电路适合手持式麦克风。它没有音频放大阶段,但是这使得它非常适合作为一个麦克风,以防止反馈。天线接在振荡器的缓冲级,这提高了稳定性。

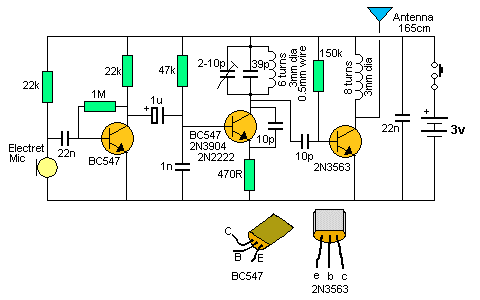

增加范围

FM发射电路,从简单到复杂

为了增加范围,输出必须增加。这可以通过使用一个射频晶体管和加入一个电感。这有效地转换成由该电路从电池到RF输出的电流。被列为不调谐电路的输出。BC547晶体管不适合在这个位置,因为它没有在100MHz的频率下成功放大。最好的方法是使用一个RF晶体管,如2N3563。

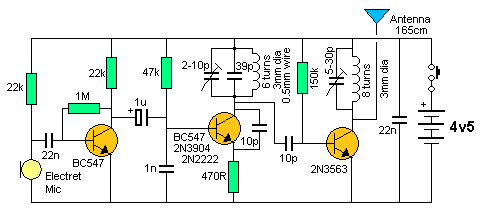

更多的范围

可以通过以下方式获得更多的输出,通过提高电源电压和在电感两端建立一个调谐输出的输出级增加一个电容器。
该5-30p的,必须进行调整,谐振频率与主频率相同。这最好使用场强计配合。

FM发射电路,从简单到复杂

一个调谐输出级可以提供更多的输出

2N3563是能够在缓冲阶段通过15毫安的,约30%的交付为射频。这使变送器能够提供约22MW功率。

阻抗匹配

FM发射电路,从简单到复杂

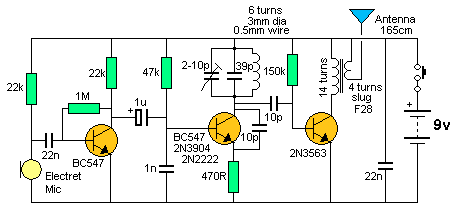

下一个阶段,改善天线的阻抗匹配,以提高输出。
上述电路输出级的阻抗大约是1000到5000欧姆,而天线馈线的阻抗是50欧姆左右。
这将产生一个阻抗匹配问题,但一个有效的方法是用一个RF变压器。

FM发射电路,从简单到复杂

RF变压器是一个简单的工作在高频的变压器。它可以是空气包芯或铁氧体芯。上面的电路使用一个小的铁氧体磁芯直径2.6毫米x 6mm长,F28材料。
