基于LM3915音频电平IC的声级计电路

来源 免费电路
浏览
发布时间 2013-11-14

声级计电路

这个漂亮的声级计是一个完美的芯片更换为标准的模拟仪表。它完全是固态,将永不磨损。整个电路基于LM3915音频电平IC,仅使用了很少的外部元件。

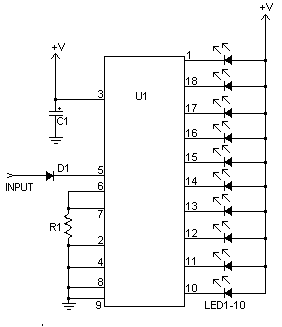

电路图

基于LM3915音频电平IC的声级计电路

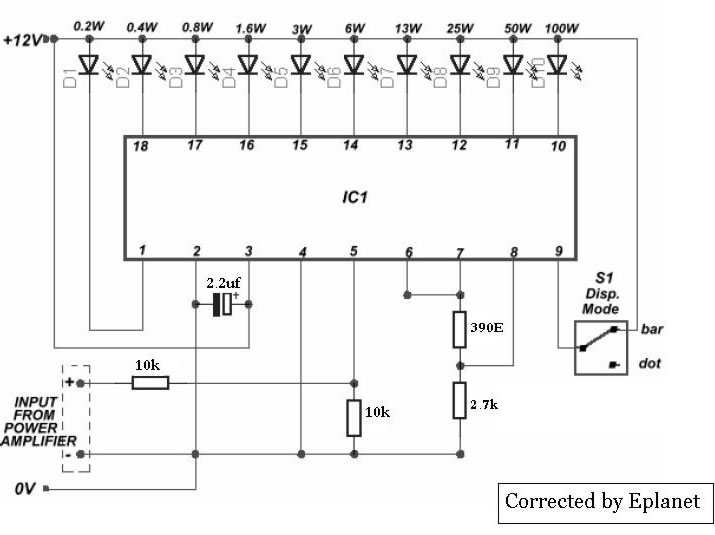

原来的示意图

基于LM3915音频电平IC的声级计电路

零件
C1 2.2uF的25V电​​解电容
1/4W电阻R1 1K
D1 1N4002硅二极管
LED1-LED10标准LED或LED阵列
U1 LM3915音频电平IC
MISC板,电线,插座为U1

笔记
1、V +可以在3V到20V。
2、是专为输入标准音频线电压(1V PP)的最大输入电压为1.3V。
3、引脚9可以从地面断开,使电路使用一个移动的点,而不是一个条形图显示。
