美国警笛声模拟电路

美国警笛声模拟电路

说明：
美国警笛声模拟，可做电子警报器，电路由分立元件组成。

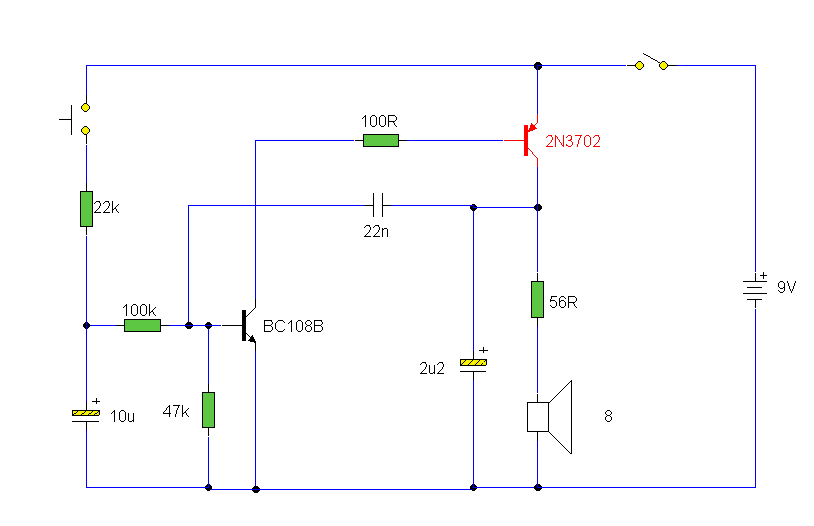

电路图

附注：
产生的声音模仿的上升和下降的美国警笛。
当第一次打开电源10U电容放电，两个晶体管关闭。
当按下按钮开关10U的电容将通过22K电阻充电。这个电压施加到BC108B的基极，慢慢打开。当松开开关电容会通过100K和47K基极电阻器放电，晶体管慢慢关闭。电压的变化改变了警报声的频率。

振荡器的工作是相对复杂的。由于BC108B晶体管集电极电压下降，所以2N3702晶体管开启。这种情况发生非常快（小于1us）。22N电容充电非常迅速。因为这个电容，2N3702的集电极和BC108B基极之间连接，它很快达到几乎全供电电压。然后电容器的充电电流大大减少，BC108B的集电极和发射极之间的电压升高，2N3072的集电极电位下降。电压的这种变化通过22n的电容的反馈使BC108B快速关闭。当发生这种情况，其集电极电压会上升，并关闭2N3072晶体管。这种情况持续下去，直到两个晶体管关闭。22N电容放电完毕，BC108B基极电压开始上升并开始导通，如此重复形成音频振荡。

BC108B（10U的电容充电所造成的）的集电极的电压差引起的警报声的音调改变。10U电容充电，警笛的基调将上升，而被解除，就会掉下来。
一个64欧姆的扬声器可能被用于代替8欧姆和56的电阻，和元件值可能会被改变，以产生不同的声音效果。
