AGC动态麦克风

AGC动态麦克风 60分贝AGC放大器

动态麦克风有一个宽广的动态范围,容易处理耳语与摇滚音乐会这样悬殊的音量。麦克风信号电平范围可以是巨大的,AGC放大器可以证明相当方便。

AGC动态麦克风 60分贝AGC放大器AGC动态麦克风 60分贝AGC放大器

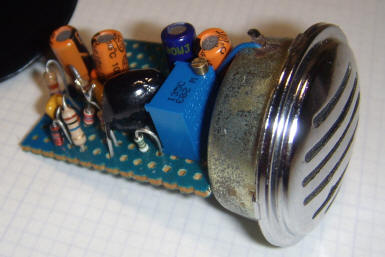

该项目将麦克风和AGC放大器装在一个胶卷盒里面。光电耦合器是将一个小光敏电阻粘到一个普通的LED顶部,覆盖着黑色的液体胶带(LIQUID TAPE)。LED的顶部被打磨平,使其更容易胶粘扁平的光敏电阻。

AGC动态麦克风 60分贝AGC放大器AGC动态麦克风 60分贝AGC放大器AGC动态麦克风 60分贝AGC放大器

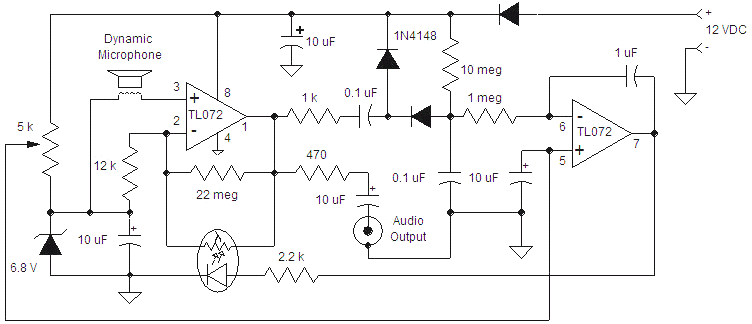

该电路的AGC范围超过60分贝。结合录音器的动态范围,总范围将延伸从吼语到耳语。与LED串联的电阻器设置AGC的灵敏度。
