什么是AGC自动增益控制

浏览
发布时间 2009-06-02

  AGC(Automatic Gain Control)是自动增益控制电路,用于保持放大器输出信号幅度大体恒定的电路系统。使放大电路的增益自动地随信号强度而调整的自动控制方法。

  在放大电路中,不论输入信号的幅度波动情况如何。整流器对交流输出信号取样并送出一个与输出信号幅度成比例的直流信号。经过滤波的直流信号和平滑的输出电压作为偏压以正确的极性加到前一级或前几级放大电路,以减小其增益。放大器输入信号越强,增益减小的就越大,结果小信号放大增益高,大信号放大增益小,使得输出信号幅度维持在一定范围内。这种方案的各种形式被用于多种放大器和通信系统中。

AGC自动增益控制

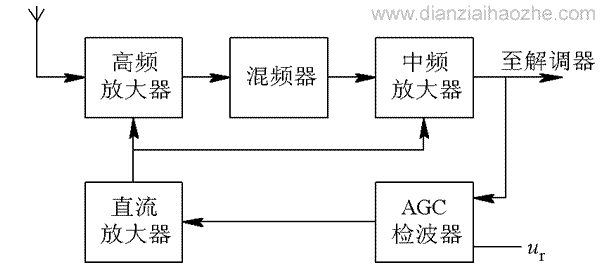

(高频接收机中的AGC自动增益控制原理框图)

  AGC自动增益控制电路简称AGC环。 AGC环是闭环电子电路,是一个负反馈系统,它可以分成增益受控放大电路和控制电压形成电路两部分。增益受控放大电路位于正向放大通路,其增益随控制电压而改变。控制电压形成电路的基本部件是 AGC 检波器和低通平滑滤波器,有时也包含门电路和直流放大器等部件。

  放大电路的输出信号u0 经检波并经滤波器滤除低频调制分量和噪声后,产生用以控制增益受控放大器的电压uc 。当输入信号ui增大时,u0和uc亦随之增大 。 uc 增大使放大电路的增益下降,从而使输出信号的变化量显著小于输入信号的变化量,达到自动增益控制的目的。放大电路增益的控制方法有:①改变晶体管的直流工作状态,以改变晶体管的电流放大系数β。②在放大器各级间插入电控衰减器。③用电控可变电阻作放大器负载等。AGC电路广泛用于各种接收机 、录音机和测量仪器中,它常被用来使系统的输出电平保持在一定范围内 ,因 而也称自动电平控制 ; 用于话音放大器或收音机时,称为自动音量控制。

  AGC有两种控制方式:一种是利用增加AGC电压的方式来减小增益的方式叫正向AGC,一种是利用减小AGC电压的方式来减小增益的方式叫反向AGC .正向AGC 控制能力强,所需控制功率大被控放大级工作点变动范围大,放大器两端阻抗变化也大;反向AGC所需控制功率小,控制范围也小。
