音频感应接收器

如下所示的感应接收器是很敏感的,并且可以服务于各种用途。这是极好的墙壁后面跟踪布线的感应发射器,接收音频,听到雷电等放电,监视电话或其他设备产生音频磁场(“电话拾波线圈”)。

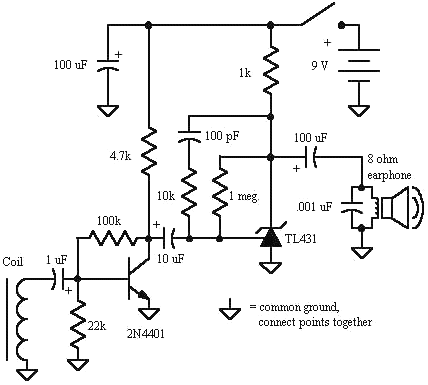

音频感应接收器

接收线圈可以是电话拾波线圈,如果有的话,或从其他的移动设备获得合适​​的线圈。原型使用一个24伏继电器线圈。注意,获得的线圈铁芯不能是闭合回路,像电​​线缠一根钉子,应该是一个简单的电磁线圈。

电路的其它部分不是特别关键的。2N4401可以用任何NPN通用的小信号晶体管替代。TL431是并联型稳压器,但它在这个电路中是被用来作为音频放大器。事实上,整个设备和一个低噪声、高增益音频放大器连接到感应线圈的输入和其他放大器将同样出色的工作。

概要

当你第一次打开本机,你可能会听到很多的嗡嗡声,因为在房间里有市电布线。在一水平面内旋转接收器找到一个嗡嗡声最小的位置,你应该能听到远处的电器开关噪音或其他电磁干扰噪音。如果你不能找到一个嗡嗡声小的位置,可以离开建筑物到外面去。试试看靠近附近的电子设备,如计算机显示器,电话机(使用时),手机等。你还可以追踪急剧增加​​的嗡嗡声监听墙壁或天花板背后的电源线位置。

其他的电线可以被追踪,如果他们携带在音频范围内的交变电流,或可以连接到一个信号发生器产生的电流。

用导线围绕整个房子数圈然后与音频功率放大器的输出连接。你应该能够使用接收器在整个房子内和附近清晰听到播放的声音。
