电视机遥控器干扰器

你的电视机在不断地换台?电视机遥控器干扰器会做的伎俩。

该电路是一个较旧的设计,对于现代的遥控器未必有效。这个电路在40千赫这是由通用的遥控器的载波频率上工作。强劲的40 kHz的红外闪烁干扰遥控器发出的信号。

电视机遥控器干扰器

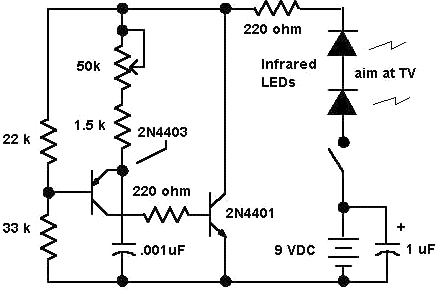

50K的电位器调整,实现了40 kHz的闪光率(约20千欧),这调整是相当关键的。当频率设置正确,将LED对准接收器的光电二极管,原遥控器就会停止工作。这些LED工作在大约30 mA,但其中占空比低,电路平均电流约7毫安。

如果没有干扰效果可能是频率设置错误,或者遥控器具有足够功率。要增加本电路功率可以减小集电极电阻和串接多个LED,但最有可能的问题是频率调整不正确,使用10K电位器同时改变方位慢慢调整吧。或者使用一个频率计数器或示波器,设定频率。确保电流消耗约为7 mA,如果不是,请检查二极管的极性。光电二极管的红外接收器可以很方便的检查光输出和比较它的遥控器的功率。
