单通道红外线遥控器(CD4011)

浏览
发布时间 2009-05-29

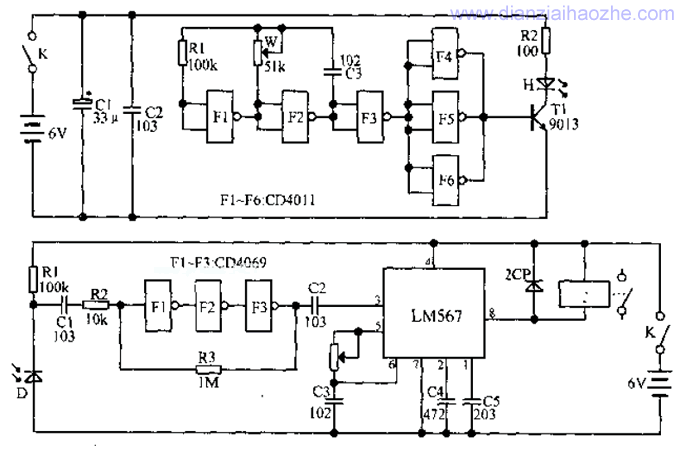

  单通道红外线遥控器电路如图所示,图中,上面部分是发射电路,下面部分是接收电路。主要用到CD4011、CD4069、LM567三块芯片。

单通道红外线遥控器

  发射电路由CD4011数字芯片构成,F1、F2组成的多谐振荡器产生占空比为1:1的方波信号,此信号由F3、F4、F5、F6组成的整形电路整形后加到三极管9013的基极,当9013有足够的基极电流时,通过红外线发射管H发射出红外线。

  接收电路由CD4069和LM567组成,由CD4069的3个非门组成高增益放大器,放大红外线接收管D接收到的信号,然后再送到译码电路LM567进行频率译码。LM567的5、6脚上外接的51kΩ电阻和1000pF电容确定了LM567内部压控振荡器的频率,2脚上所接的4700pF电容则决定内部锁相环路频率的捕捉带宽。一旦收到发射机发出的信号频率和接收机中心频率相符时,LM567的8脚由低电平变为高电平,继电器J吸合,带动被控装置动作。
