缓慢滴水声模拟电路

来源 techlib
浏览
发布时间 2013-11-24

缓慢滴水声模拟电路

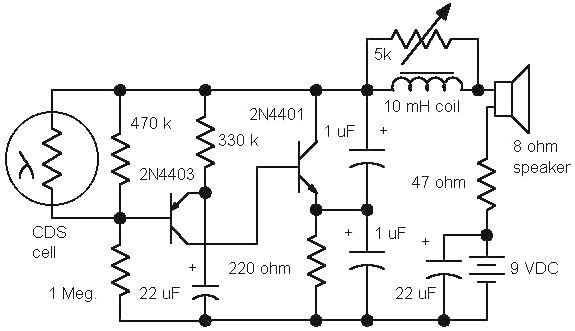

该电路产生一个缓慢滴水的声音,电路是基于双晶体管闪光器的低功率版本,使用一个9伏的电池供电可工作数周。

电路原设计有一个光敏电阻接入,电路只有在黑暗中才工作,这样实现原本的趣味电路装置。试想,你舒适地躺在床上休息,听到缓慢的滴水声,进到浴室把水龙头一拧,关灯回到床上。滴水声再起,再到浴室开灯,发现水龙头没有滴水,来来回回几次,最终你会发现藏在隐蔽处的电路装置。此时,是怒是喜随便你了。

缓慢滴水声模拟电路

这种电路使用再生原理以增加产生的滴水声的调谐电路的振幅。因此,该电路对晶体管增益不那么敏感。电感两端并联的电位器控制声音长度。一个简短的声音最像滴水而较长的声音听起来像某种昆虫。光敏电阻是可选的,灯打开时将导致滴水声停止。

这里是如何工作的:

当黑暗时,光敏电阻具有非常高的电阻值,2N4403的基极上的电压是由两个电阻设定为约6伏。发射极电容开始通过330K电阻进行充电,它的值决定滴速。当发射极电压上升到高于基极电压时,两个晶体管导通,2N4401很快开始振荡时的音频频率。此时22UF电容迅速放电,电路关闭,整个过程又重新开始。在电路关闭瞬间由于电感作用反过来又产生了一个声音,达到模拟滴水声效果。适当调整电位器可获得不同的效果。
