使用家电遥控器的红外遥控开关

来源 electronics-lab
浏览
发布时间 2013-12-14

这里描述的红外(IR)遥控开关项目的目的是控制不具有遥控操作功能的电器。我们的目标是构建一个遥控接收盒子,你可以插上您的120V AC设备,并与任何现代红外遥控设备控制开启和关闭操作。

现代红外遥控器上的任意键被按下时将产生38KHz的调制脉冲串。使用电容滤波,我们将脉冲流转换成一个脉冲而不管输入的密钥。这样一来,遥控器上按下任意键我们就可以切换继电器开关。该项目已经过测试,并且它运作良好。

电路

采用TSOP 1738红外接收器模块检测到来自红外遥控设备接收到的38KHz的脉冲输入。在待机状态下,IR模块的输出引脚为逻辑高电平,并在检测到脉冲串时,他们出现在其输出端。从IR接收器的输出被馈送到一个PNP晶体管(BC557)基极。在晶体管的集电极,脉冲串将被反相。有一个10uF电容和100K的电阻从集电极到地相连。电容器的功能是将脉冲串转换成一个单一的脉冲,并且电阻器是给电容提供放电通路。

所以,让我们看看,当遥控器上的一个键被按下会发生什么。在待机模式下,IR接收器模块的输出为高,所以BC557被切断。该电容完全放电,并且BC557的集电极是在地面。当遥控器上一个键被按下时,38KHz脉冲串抵达BC557的基极将其开启和关闭,当它开启时,电容器通过BC557的集电极电流充电,而当它断开时,电容器通过100K电阻开始放电。但脉冲串是如此之快(38000个脉冲每秒),电容器没有得到机会放电。因此,底线是,每一个键被从红外遥控器按下时,一个正向时钟脉冲在BC557晶体管的集电极产生。

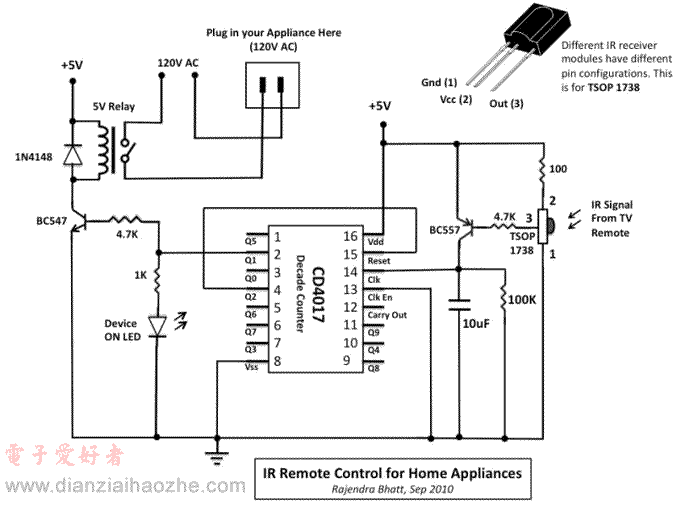

使用家电遥控器的红外遥控开关

接下来是CD4017,十进制计数器。由它来完成状态处理,Q1输出端通过三极管驱动继电器动作,LED以指示开/关状态的。我用5V直流继电器,需要大约从5V电源获得70mA电流来开启,这个电流是由BC547提供。

电源

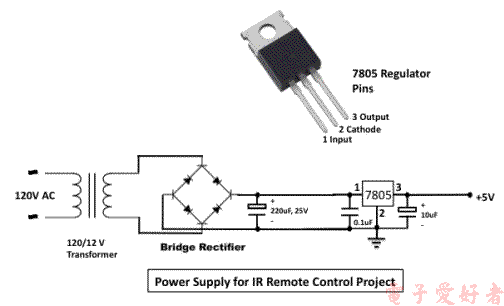

该电路的电源是通过一个5V稳压IC LM7805提供。一个12V降压变压器,整流桥和电容滤波提供了一个非稳定直流电压输入到LM7805。该稳压器IC提供恒定的5V电源。

使用家电遥控器的红外遥控开关
