选压式多通道红外遥控电路

浏览
发布时间 2009-04-06

  选压式多通道红外遥控电路是根据占空比与输出电压的比例关系来完成通道选择并实施遥控的装置,本文以选压式四通道红外遥控电路为例解析其工作原理。

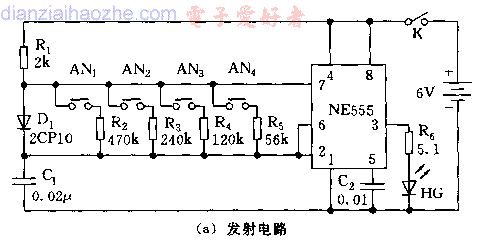

选压式四通道红外遥控器发射电路

  发射电路由555和R1、R2~R5、D1、C1等组成无稳态多谐振荡器,它的输出驱动红外发光二极管(HG),发出红外光脉冲。电路分四个控制通道,按照放电时间常数的不同来区分。电路的充电时间常数不变,皆为 t=0.693R1C1 。因此,改变放电时间,即改变了脉冲波形的占空比。

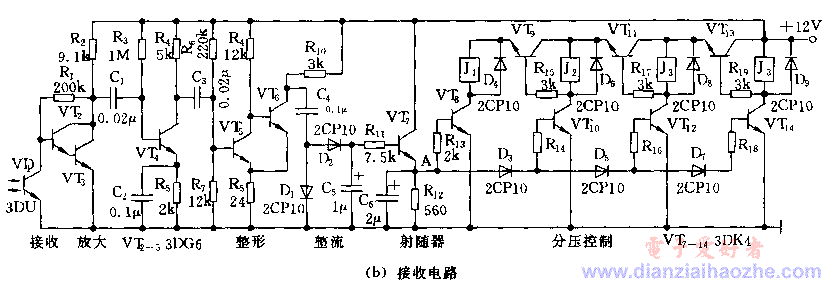

选压式四通道红外遥控器接收电路

  红外接收电路(电路图点击放大观看)由红外接收、放大整形、整流、选压式通道控制电路等组成。3DU型光电管将发射的红外光转换成电信号,经VT2、VT3两只三极管复合放大后,加至由VT5、VT6组成的施密特触发器整形,并经整流,由VT7射极跟随器输出平滑后的直流电压。

  该电压的大小与发射器发送的信号波形占空比有关,占空比小(AN1)的,电压小,占空比大(AN4)的,电压高。根据VT7发射极A点串接的D3、D5、D7对电压的逐次衰减(每个二极管降压约0.7V),按下AN1时,由于这档的占空比小,A点电压低,使VT8、VT9、VT11、VT13导通,J1吸合;AN2档按下时,VT10、VT11、VT13导通,J2吸合,依次类推,达到多通道遥控的目的。
