用电视遥控器控制的简单遥控开关

浏览
发布时间 2008-09-11

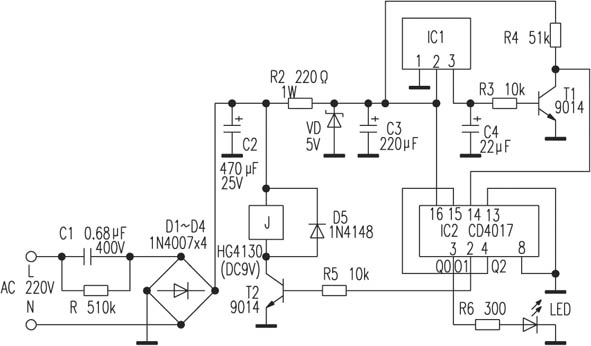

 这个遥控开关电路不需要专用的遥控器,用家中的电视遥控器就可进行遥控操作,遥控距离与电视遥控距离相仿。由于是一个单通道的遥控开关,按下电视遥控器上的任意按键均可实现开关操作。电路原理图如下所示。

用电视遥控器控制的简单遥控开关

图中IC1为彩电遥控接收头,①脚为地,②脚为+5V电源端,③脚为信号输出端,未接收到信号时为+3.6V左右,接收到信号时为0V左右,IC2为CD4017十进制计数/译码集成电路。

交流220V电源经降压、整流和滤波后得到的直流12V电压作为继电器的工作电压,+12V再经R2限流,VD稳压后得+5V为电路其他部分供电。静态 时,T1导通,IC2的状态为Q0=1,并保持不变,指示灯LED点亮。当按一下遥控器上的任一键时,IC1的③脚输出一串低电平脉冲,经C4平滑后, T1由导通变为截止,IC2的脚输入一正脉冲,Q0=0,Q1=1,T2导通,J吸合,被控制的家用电器得电工作。再按一次遥控器时,Q1=0、Q2= 1,由于Q2端接IC2脚,使IC2复位,Q0=1,因此J失电,被控制的电器断电。
