12伏10安培手动/光控开关

来源 solorb
浏览
发布时间 2014-01-18

该电路是一个手动切换和自动光控的组合功能开关。它的目的是控制电流多达10安培的12V灯。一对高亮度白光LED包含在电路中作为内置照明。该电路包括防止电池过放电的低电压断开电路。该电路是太阳能供电照明系统的理想控制开关,它也可以用于12V线路供电和汽车/船舶应用。12V的LED灯、白炽灯、荧光灯,均可通过该光控开关进行控制。

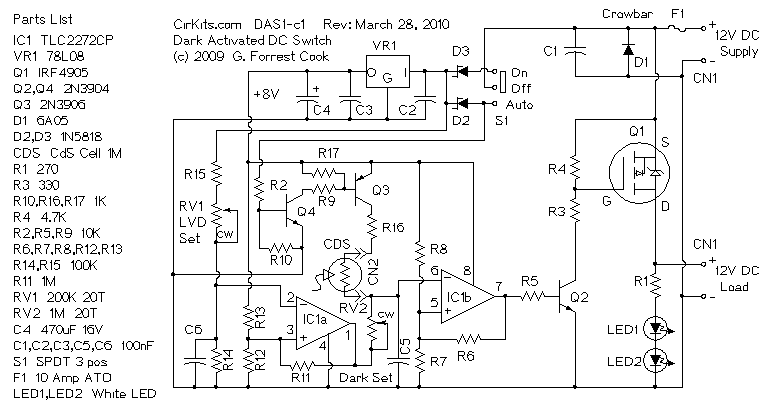

12伏10安培手动/光控开关

工作原理

12VDC电源经由连接器CN1提供给电路。二极管D1保护电路免受反向电源电压损坏,如果电源极性是相反的,F1保险丝烧断。电源通过开关S1、肖特基二极管D2或D3给控制电路加电。当开关在自动位置时,电源给晶体管Q4和Q3加电接通光敏电阻;当开关在ON位置时,Q4和Q3关闭,模拟光敏电阻处于黑暗中。

调节器VR1降低了电源电压为恒定8V为控制电路供电。运算放大器的IC1a作为一个电压比较电路,其功能为低电压断开。当电源电压高于LVD设置,IC1a输出低电平。当电源电压下降到低于LVD设置,IC1a输出变为高电平,禁止光传感器工作,切断向负载供电。电阻R11提供了LVD电路上的滞后作用,当电源电压接近LVD设置时防止振荡。可变电阻器RV1调整低电压断开给定值。

运算放大器IC1b作为另一个电压比较电路,它可以检测引脚6光敏电阻随光照强度的电压变化。明亮的光线造成引脚6的电压上升超过IC1b的引脚5上的参考电压,这导致IC1b的引脚7输出变为低电平。弱光对CDS传感器引起IC1b的引脚6上的电压低于脚5的参考电压,IC1b输出变高电平。电阻R6提供光传感器电路的滞后工作,防止在黄昏和黎明光闪烁。可变电阻器RV2调整暗导通点。

在IC1b的输出信号被发送到晶体管Q1,控制功率MOSFET Q1开启或关闭。两个白色LED是通过限流电阻R1连接在被控电源上。

使用

将电池连接到电路的电源供应端子,连接外部灯具到负载端子。光敏传感器CDS既可以直接安装在外壳上,也可以远程安装。不过CDS应放置在不受板载LED或任何外部光源照射的位置。如果CDS单元进行远程安装超过1.5米的距离需要使用两芯屏蔽电缆。远程CDS传感器应通过两个内部的电线连接到电路板,屏蔽层应连接到负载地,在CDS传感器端屏蔽层应悬空。

当S1开关置于ON位置时,两个板载白光LED和外部灯(s)将亮起。当S1开关置于AUTO位置时,如果CDS传感器是在黑暗中,两个板载LED和外部灯(s)将亮起。

该电路也可以用于作为自动10安培低电压断开(LVD)开关,只需拨动S1处于ON状态。如果电路是由电池电源供电,一旦电池电压低于LVD设置,板载LED和外部灯将关闭。
