光控照明灯电路(光控电子开关)

浏览
发布时间 2009-02-23

  光控电子开关用途广泛,本文介绍一款用于60W照明灯的光控开关电路。电路图如下

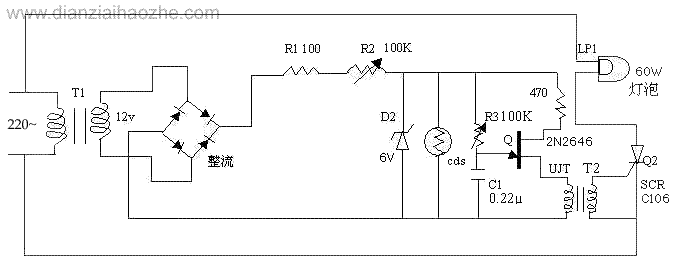

光控照明灯电路

  电路中,220V交流市电经变压器T1降压然后桥式整流,再经过限流电阻最后由稳压二极管D2稳压输出6V电压提供给控制电路。

  光控电路部分,光敏电阻CDS由于是与稳压二极管并联故两端电压与稳压二极管相同,但是其内阻会随照射光强弱而变化。

  白天时,光敏电阻受光照射其阻值变小,旁路了经R1和R2限流的微弱电流,致使稳压二极管两端电压降低至不能维持2N2646构成的张弛振荡器工作,可控硅无触发脉冲而截止,照明灯不亮;反之,夜晚时,光敏电阻内阻增加,对稳压二极管两端电压旁路作用减小,稳压二极管两端电压上升并稳定在6V,后级电路工作,可控硅获得脉冲信号而导通,照明灯点亮。

  从电路可以看出,变压器T1提供给后级的工作电流很小,所以制作时应选用微型变压器以减少控制电路对电能的消耗。
