12V电池低电压蜂鸣器

来源 solorb
浏览
发布时间 2014-02-15

该电路为12V电池供电的设备提供听觉和视觉的低电压警告。当电池电压高于设定值(通常为11V),该电路处于空闲状态。如果电池电压低于设定值时,LED指示灯会亮起,扬声器会发出周期性蜂鸣声提醒电池即将耗尽。该电路被设计用于监控太阳能供电系统,但它也可以用于汽车和其他12V电池供电系统。

规格

额定工作电压:12V
待机电流:6mA
低电压警告电流:15mA

12V电池低电压蜂鸣器

工作原理

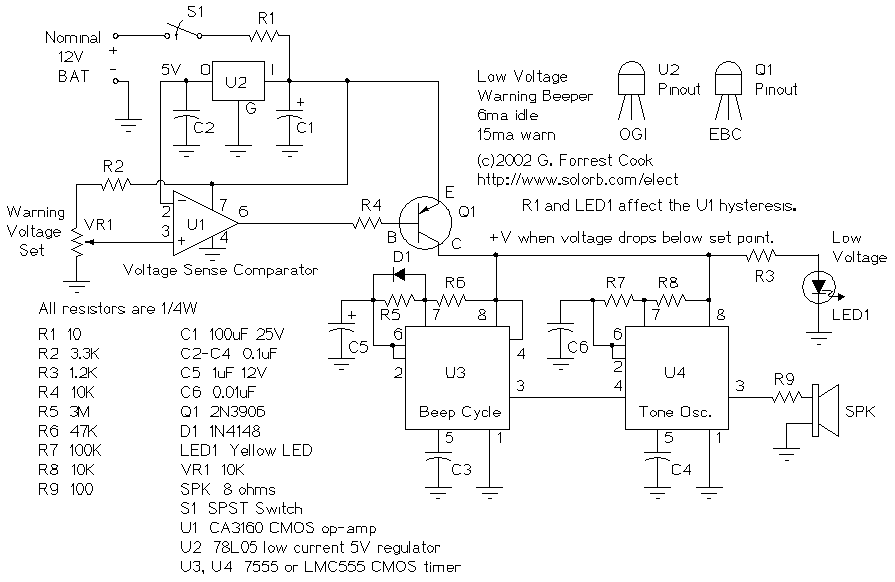

U2提供了一个5V稳定电压。U1作为一个比较器,将固定5V稳定电压与输入电压进行比较。当电源电压低于设定值时,U1的输出变为低电平,使Q1导通给蜂鸣器和LED供电。

蜂鸣器由U4音调发生器,和U3低占空比脉冲发生器组成。通过调整R7可以改变音调,通过调节R5可以改变蜂鸣速率。电源输入端的R1是为了使电路稳定分隔工作状态和空闲状态(Q1导通C1两端电压将会更低,反之更高)。

元件

元件参数和型号已在电路图中示出。该CA3160运算放大器可能很难找到,可用其他低功耗CMOS运算放大器取代。一个标准的741运算放大器也可以工作,但待机电流会更高。

熔断器在原理图中未显示,但在+12 V输入线应该串联额定在1安培的熔断器,以防止短路发生火灾等情况。

校准

将该电路连接到一个可调节的直流电压源,调节输出电压在11V,打开开关S1,调节VR1,直到LED1刚刚亮起,蜂鸣器启动。

使用

电路连接至您要监视的12V电源。打开S1,如果电池电压高于设定点,没有什么应该发生。

当电池电压低于设定值时,LED指示灯会亮起,蜂鸣器发声。请务必将电池很快充电,过度放电会缩短大多数可充电电池的寿命。
