5号电池/7号电池太阳能充电器

来源 solorb
浏览
发布时间 2014-02-17

这几乎是一个微不足道的电路,通过太阳能电池板,可以给一对AA(5号电池)或AAA(7号电池)尺寸的可再充电电池单元进行充电。

规格

开路电压:约4.0V
闭路电流:约25毫安(取决于太阳能电池的类型)
充电电流:<25毫安(取决于太阳能电池的类型)
充电时间:AA电池约1整天;AAA电池约1/2整天

5号电池/7号电池太阳能充电器

原理

阳光充足时每个太阳能电池产生约0.5伏电压,8个太阳能电池串联得到4V电压。当太阳能电池连接到可充电电池,一个电流流过,电池将充电。

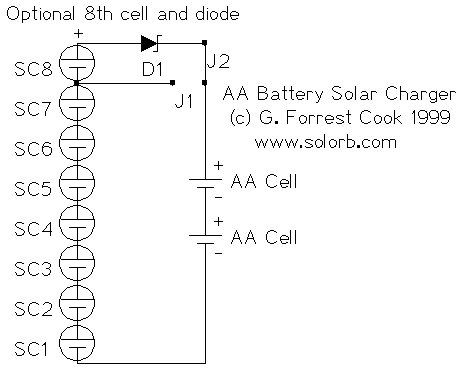

两个版本的电路示于示意图中,8个太阳能电池面板和一个二极管是推荐的电路。二极管防止夜间电池通过太阳能面板放电,8个太阳能面板获得的电压足以补偿二极管产生的电压降。对于8个太阳能电池板,连接跳线J2并断开J1。对于7个太阳能电池板,连接跳线J1并撤除SC8和D1。在实际应用时,跳线是没有必要的,它们被显示在原理图中是用来说明两种方法来建立电路。

在多云的天气使用时,添加一个或两个额外的太阳能电池可能是有用的。这是一个好主意,临时串联一个电流计测量各种光线条件下的充电电流。

因为太阳能电池的输出电流有限,可以使用该电路为单个电池单元进行充电。如果只对一节电池充电,五个太阳能电池和串联二极管将足以应付任务。

使用

连接两个可充电电池,将太阳能面板朝向太阳,让电池充电几个小时。为了达到最快的充电,保持面板在整个充电周期对准太阳。较大的电池单元将需要更多的充电时间。太阳能电池组应放置在直射阳光下,它不应该被以任何方式遮蔽。可能需要在最初的几个充电周期监测电池电压,以得到多少时间能达到完全充电。

不要让充电电池过热。夏天如果充电器留在户外,多余的热量会导致电池泄漏出他们的电解质,破坏电池。操作时将充电器放在室内的窗口可能有助于减少热量。

这个电路的工作原理使得它可以给可充电碱性电池、镍镉电池、镍氢电池或具有每个电池单元1.2-1.5V的电压的任何其它可再充电电池进行充电。如果你建立的是7个太阳能电池的版本,没有使用二极管,在夜间应该取出充电电池,以防止通过太阳能电池放电。

最好是在电池两端有一对弹簧夹,充电时连接一个电压表观察电池的电压。如果一次给多节电池充电,最好是每次给品牌匹配、电压和容量相同的电池充电。

配件

SC1-SC8是单一的光伏太阳能电池,0.5 V,在阳光充足时输出20到60mA
D1 1X 1N5818肖特基二极管
电池座1X 2节AA或AAA电池座
电池2节AA或AAA镍镉或镍氢充电电池
