LM2575T开关稳压器应用于光伏产品

来源 solorb
浏览
发布时间 2014-02-17

稳压电路的目的是从可变输入电压,产生一个稳定的输出电压。两种常见的稳压器类型是线性稳压模式和开关稳压模式。线性稳压器是简单的,但在调节电压的过程中浪费了大量的电能。线性稳压器可以被认为是自我调节的串联电阻。

开关模式稳压器,比线性稳压器更有效。开关模式稳压器将直流输入电压转换成直流电流脉冲。直流电流脉冲用于电感器充电。当直流脉冲被关断时,电感通过肖特基二极管将电流释放到存储电容器。直流脉冲的宽度或频率是由一个反馈电路控制,以产生一个稳定的输出电压变化。

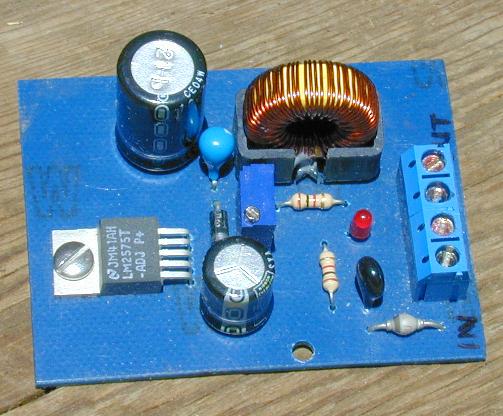

LM2575T-ADJ开关稳压器实物图

本电路适用于多种用途。如果有一个太阳能供电的12伏铅酸电池电源,该电路可用于有效提供动力,低电压器件。它可以被用来提供电源,通常使用一组小的电池作电源的设备。常见的电压,如1.5V,3V,4.5V,6V,7.5V,9V并可以通过这个电路产生。该电路被用来提供电力给小风扇,便携式收音机,一个微型电视,等等。

该电路的另一个应用是作为一个“线性电流助推器”(LCB)。常见LCB用途包括正在运行的电机和直接从太阳能电池板供电没有电池其他设备。在操作中的LCB模式,能够使用电路来改变低电流的太阳能电池板输入到一个更高的电流(但低电压)输出。

当电路被用作LCB,太阳能电池板的额定电流应足够。一个12V1安培额定太阳能电池板(约10瓦)将是一个很好的匹配这个电路,面板采用较低的电流额定值也可以使用,这取决于对输出电流的要求。作为一个例子,而忽略效率低下的问题,如果你想消耗1安培电流,那么一个12V面板,输出500毫安应产生足够的电力来运行6V设备。

LCB模式不推荐用于设备与计算机,诸如iPod或PDA。太阳能电池板的一个短暂的阴影将导致输出功率下降和电脑会崩溃。如果你想这样的设备由太阳能供电,使用可充电电池,太阳能电池板和合适的太阳能充电控制器。

规格

电源要求:
输入电压:7-20V DC(7-40V稍作修改)
输出电压:1.2-11V DC(对于12V输入)
输出电流:最大1A
开关频率:52KHZ

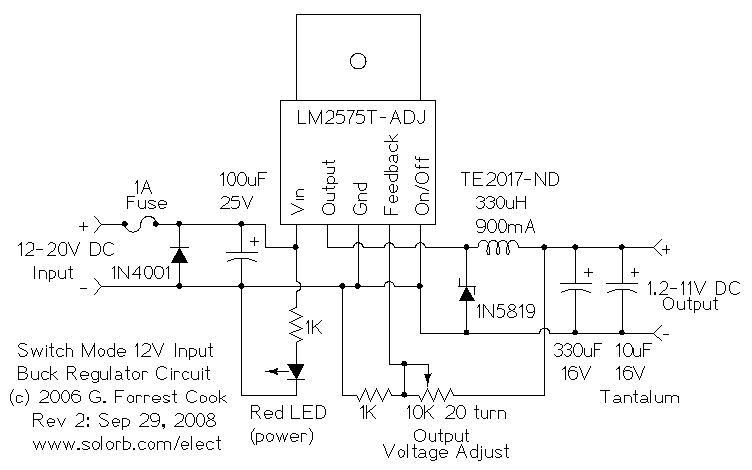

LM2575T-ADJ开关稳压器电路图

原理

12V直流电源传送到电路的输入端。该1N4001二极管用作反向保护,如果电路被反向通电,二极管导致短路,1安培的保险丝烧断。

该LM2575T-ADJ电压调节器提供可变宽度的脉冲直流给330uH环形电感。当输出脉冲时,电感存储能量,当脉冲关断时,电感器通过1N5819肖特基二极管放电能量引入330UF电容器。1K的电阻和10K微调电位器构成分压电路,这是用来作为反馈的LM2575T-ADJ IC用于设置输出电压。10uF的钽电容是用来降低从输出电路的直流开关噪声。

使用

该电路的输入端连接到12V电源,如太阳能电池充电的铅酸电池。调整10K可调电位器至所需的输出电压,连接负载。

用作线性电流放大器,连接电路到一个36单元(18V,12V标称值)的太阳能电池板。把太阳能电池板放在阳光下,并调整10K微调电位器为所需的输出电压。低电压负载设备连接到输出端。在这种操作模式下,没有蓄电池,所以负载只有当太阳照在太阳能电池板上才能工作。该稳压器IC可以承受输入电压高达40V直流电,这样就可以使用36V(额定24V)太阳能电池板。 如果您使用这个电路22V以上的输入电压,100uF的电容更改为耐压50V。
