12伏差分温度控制器

来源 solorb
浏览
发布时间 2014-02-17

替代能源项目往往需要空气或水从一个温暖的地方移动到阴凉的地方进行加热,或反之亦然冷却。差分温度控制器,可用于自动执行此过程。

该装置使用两个电子温度传感器和一些电路来检测传感器之间的温度差。当热侧传感器的温度上升到高于冷侧传感器的温度,该电路适用于电源到一个循环装置,例如风扇或泵。直到两个温度相等的循环装置岿然不动。该装置可用于改进的性能自供电太阳能箱式炉项目,它也被用来通过一个储存罐由太阳能集热水流通的热水。

规格

电源电压:12V(标称值)
最大负载电流:10A在12V
传感器温度极限:-40℃至+100℃
控制:关 - 自动开启开关
指标:高和低的LED

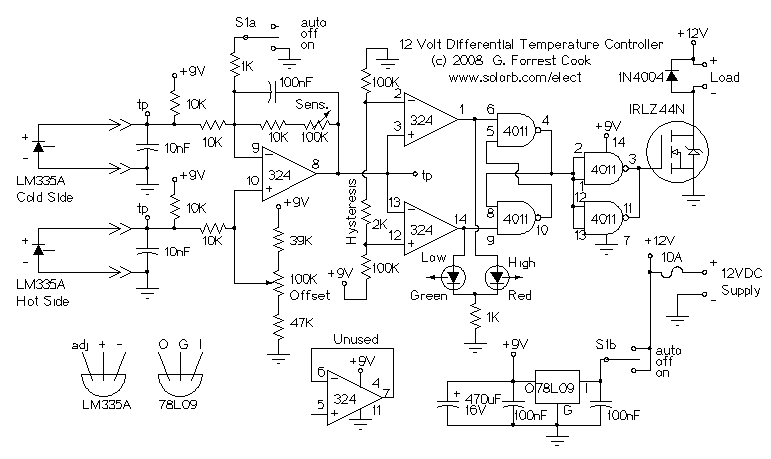

12伏差分温度控制器

原理

电路的电源是通过半开/关/自动三路开关(DPDT中心关)的切换,并供给到78L09 9伏的电压调节器。9伏稳压器为LM324四运放和4011四与非门提供电源。

每两个LM335A传感器产生的电压是正比于温度(开尔文)。测试点(TP)显示每个传感器的温度。在左侧的LM324放大器作为一个差分放大器,引脚8的输出是基于两个温度之间的差值。灵敏度控制调节差动放大器的增益和偏移控制调节两个温度传感器之间的偏移。开启/关闭/自动开关处于开启模式时,不平衡的差动放大器,迫使电路的其余部分留在工作模式。

右边的两个LM324放大器部分是作为一个窗口比较器。窗口比较器的输出馈送到4011与非门集成电路,其形成一个RS触发器的左两个部分。窗口比较器和触发器功能在一起,以提供具有滞后(死区)之间上落一个单一的输出。 如果电路上,它往往留在,如果它是关闭的,它往往会保持关闭。注意,灵敏度的调整会影响死区的有效宽度。

触发器的输出驱动器右边的两个4011与非门,这些并行连接并驱动IRLZ44N逻辑电平输入的MOSFET。MOSFET的接通和断开负载的负侧。该1N4004二极管用于消除泵或风扇电机感应电压尖峰。

校准

当调节电路,观察两个LED和监视电压上的温差测试点(LM324引脚8)。该电路的触发器,当测试点的上方和下方4.5V。

调整灵敏度控制到其范围的中间。与两个温度传感器在同一温度下,调整偏移控制,直到两个LED点亮。把温度传感器上的控制的加热或冷却系统的热侧和冷侧,观察操作。偏移控制,应进行调整,使电路不来,直到温暖的一面比冷侧显著回暖。

还有就是电路的滞后(死区)和灵敏度控制之间的反比关系。当你通过提高感光度控制的电阻增加灵敏度,电路的滞后效应将缩水。调整灵敏度控制滞后的所需量。

使用

连接一个12VDC电源连接到电源端子和一个风扇或水泵的负载端子。请注意,如果风扇或泵的负极接地,以它的情况下,情况应该是地电隔离,使电机不转的。

在热泵应用中,冷侧传感器应当热连接的对象被加热和热侧传感器应当热连接到热源的热侧的冷侧。

如果三路开关打开时,风机或水泵将永远开启。如果三路开关关闭时,电路将被禁用,风扇或泵将始终保持关闭。如果三种方式开关处于AUTO位置时,风扇或泵将继续在偏热比冷侧温暖,它会熄灭时的温度均衡。

风机或泵运行时的红色/绿色LED将是红色,在过渡滞后的状态时,风扇或泵停止绿色,或红色和绿色。另一种说法是,当系统升温,LED的顺序将是绿色,这两种,红,当系统冷却LED顺序将是红色的,这两种,绿色。
