LM317L恒流驱动四个白光LED灯

这是由LM317L驱动的四个白光LED灯。输入电压从10V至20V都能有效的工作。

规格

额定工作电压：12V DC
工作电流：40mA

原理

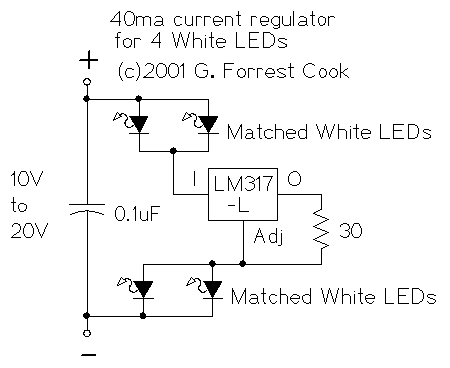

该LM317L和电阻作为电流调节器设置到40mA。电流从电池流经1对发光二极管，通过调节器，通过另一对发光二极管，并返回到电池。该电容可以滤除电源线噪声。一对LED必须匹配，以便通过它们的电流是大致相同的。可以为四个LED连接小电阻器均流，以改善平衡，但部件数量增多，且浪费一部分电力。

制作

该电路中有一个特殊要求，必须使用匹配的发光二极管。通常情况下，来自同一制造商的一个批次的LED将被匹配足够接近这种应用。如果使用不匹配的LED，每对LED其中一个会很明亮，另一个将是暗淡的。最好是先建立电路上的一个插件原型板来验证LED光均匀。

校准

如果有一个可变电源，第一次通电最好是使电压缓慢上升。如果有任何的指示灯不亮，请关闭电源并解决问题。如果所有的LED亮起均匀，电路应该工作（多年）在12V。

配件

4个白光LED（匹配）
1X 30欧姆1/4 W电阻
1X 0.1uF电容
1X LM317L可调稳压器
