自己动手制作LED灯装饰机箱

发布时间 2009-01-23

本文只是提供了一个简单的机箱装饰方案,根据这一思路爱好者们完全可以自由发挥,在低成本和尽量少增加电脑负担的情况下做出漂亮的成果,加油吧!

现在大部分DIY爱好者除了在追求硬件的极限外,还热衷于“打扮”自己的机箱,比如透明侧板、UV设备、发光扇、LED灯。虽然这些东西好看,但是价格并不是很便宜,让一些DIY爱好者望而却步。其实这些东西并不复杂,而且成本很低,完全可以自己DIY,今天我们就来介绍一下如何制作LED灯。

自己动手制作LED灯装饰机箱

首先我们来介绍一下原材料和所需工具:

一个4针大D口连接器
2x 5mm的LED灯(3.6伏特)
电烙铁
热胶枪
钢丝钳
塑料管

自己动手制作LED灯装饰机箱

制作过程:

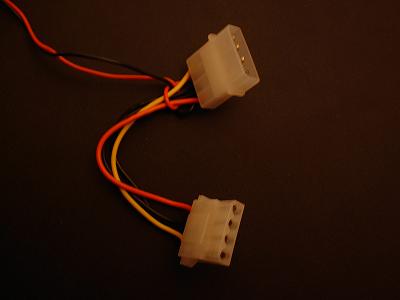

  一个4针大D口连接器有两个端口,分别是公头和母头。图片中上方为公头,下方为母头。

自己动手制作LED灯装饰机箱

  连接器共有4跟电线,分别是:红、黑、黑和黄,它们不同的组合有着不同的电压,我们需要找到一对适合本次制作LED灯所需的电线组合。

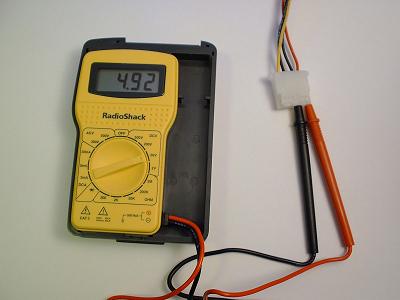

  首先测试红线和靠近红线的黑线,测得的电压为5V左右。

自己动手制作LED灯装饰机箱

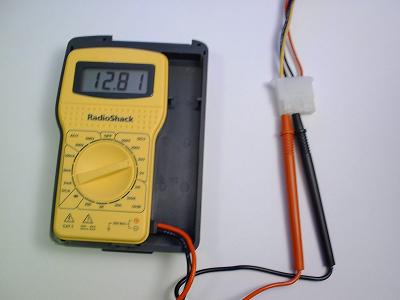

  其次测试黄线和靠近黄线的黑线,测得电压为12V左右。

自己动手制作LED灯装饰机箱

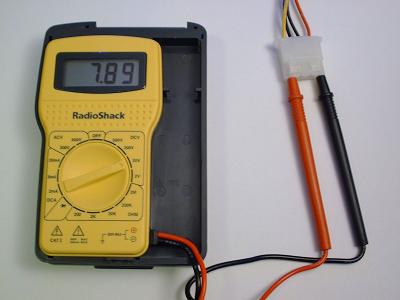

最后是黄线和红线的组合,测得的电压为7V左右。这个电压正是我们所需要的。因为前面提到过本次采用的LED灯电压为3.6V左右,两个正好也是7V左右。

自己动手制作LED灯装饰机箱

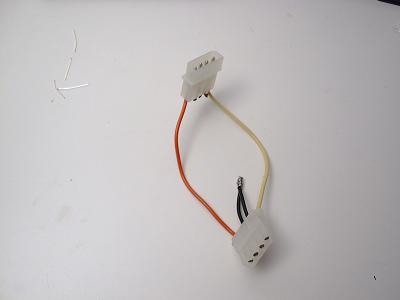

接下来我们把两根黑线从公头出剪断,留约1cm左右并把两根黑线链接在一起。

自己动手制作LED灯装饰机箱

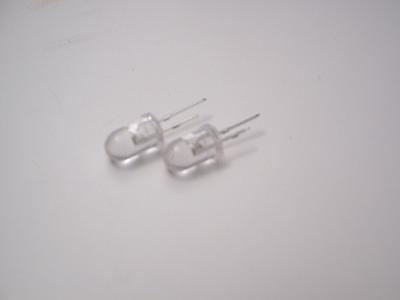

然后我们再看下这两个LED灯,它们有两个针脚分别一长一端,长针脚为正极、短针脚为负极。

自己动手制作LED灯装饰机箱

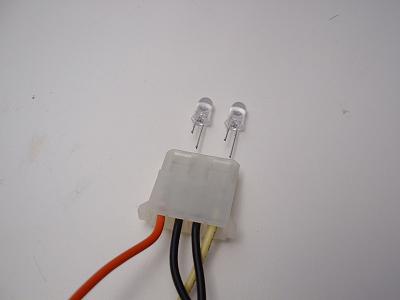

  现在是制作的关键,把两个LED灯的正极(长针脚)分别连接到母头处的黄线和红线,负极(短针脚)分别连接到相对应的临近黑线处。然后接通电源检查LED灯是否发光,如果正常发光就可以继续下面的工作了。

自己动手制作LED灯装饰机箱

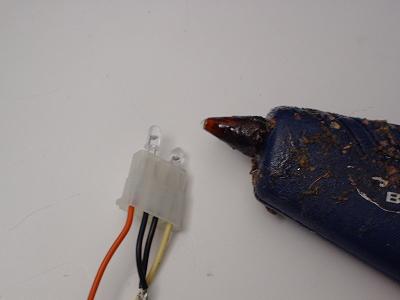

  接下来我们用热胶枪填充连接器母头,这是为了把LED灯固定在连接器的母头里。

自己动手制作LED灯装饰机箱

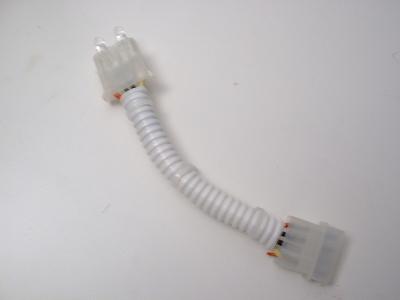

  最后为了美观,作者在电线外套上一层塑料软管。

自己动手制作LED灯装饰机箱

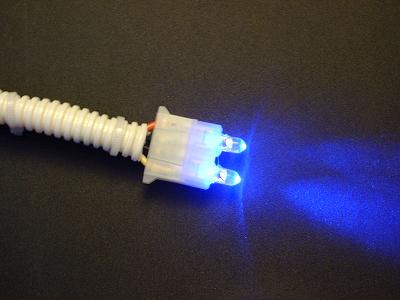

  大功告成,是不是可以和买来的LED灯相媲美?!

自己动手制作LED灯装饰机箱

  本次自制LED灯的成本最多两元钱,即美化了自己的爱机,又增强了个人的动手能力,一举两得、何乐而不为呢?!
