LM317L可调稳压器恒流点亮LED灯

来源 solorb
浏览
发布时间 2014-02-24

这是一个超简单的LED点光源,它由两个LED和一个LM317L电流调节电路组成。它是专为在12V太阳能照明应用中使用,也可以在汽车,游艇,房车,甚至喷泉中使用。只有七个组件是必需的。11至20伏的电压输入该电路产生不闪烁的灯光。如果灯被封装在硅树脂堵缝的容器中,这将是完全防水的。该电路将支持任何20毫安、25毫安和30毫安LED灯,通过改变一个电阻值来适配。

我已经建立了十余个这些灯经过多年的日常运作他们都强劲。该灯已被用在使用一个或多个太阳能供电的夜间照明系统充电控制器,铅酸电池和一个光控照明开关。

该电路可点亮白色和彩色LED灯,使用两种不同颜色的灯能产生不错的重点照明。良好的色彩组合包括翡翠绿/超明亮的蓝色,翠绿色/浅绿色,白/绿宝石绿色和白色/琥珀色。红色和黄色LED工作在一个较低的正向电压,该电路由12V电源供电可点亮三个压降较低的LED。用深红色、橙色和超高亮黄色LED制成的灯补充翡翠绿和蓝灯很好。看到照片上面的例子中,LED灯将大大在一个黑暗的环境更为明显。

规格

额定工作电压:12V DC
调节灯电压范围:11-20V
工作电流:20毫安或25毫安

LM317L可调稳压器恒流点亮LED灯

原理

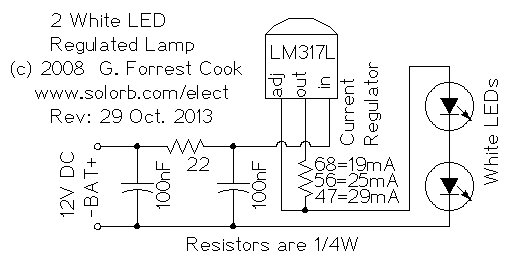

输入功率被通过RC滤波器包括两个100nF的电容和一个22欧姆的电阻器过滤,此隔离电源线的电压尖峰的电路的其余部分,并且可以防止损坏固态元件从邻近雷击。LM317和一个固定电阻器作为一个固定值的电流调节器。使用一个68欧姆的电阻对于20mA的LED,用一个56欧姆的电阻25毫安LED和使用47欧姆的电阻30毫安的LED。

使用

该电路连接到一个12V的电池或电源,如果它不亮,反转线的极性。该指示灯应明亮亮起,如果输入电压在11-20V范围内变化,光输出不应该有所不同。这种灯可用于夜间照明,闪光,汽车内饰灯和背景房子照明。低电流消耗允许灯运行多个小时的电池电量。

配件

2个白色LED,T1-3/4大小
1X 47,56或68欧姆1/4 W电阻,选择适合的LED电流
1X 22欧姆1/4 W电阻
2个100nF的,50V的电容
1X LM317L可调稳压器
