13.8伏特4安培直流电源供应器

来源 solorb
浏览
发布时间 2014-03-02

这种低电压电源可以为各种12V(标称值)直流设备供电,如双向无线电通讯设备和音响设备。它可以提供13.8V电压4安培电流输出,功率55瓦。

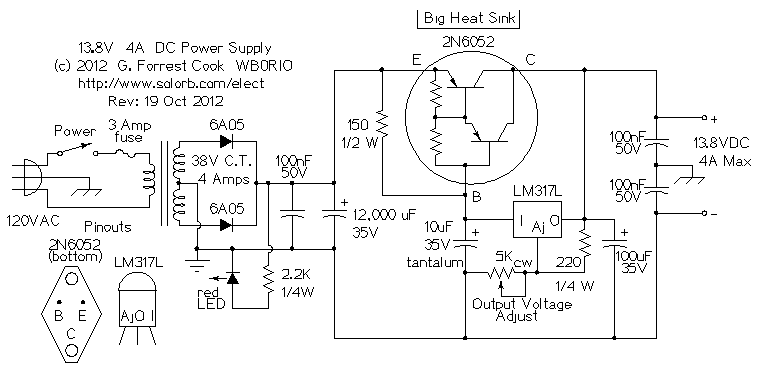

13.8伏特4安培直流电源供应器

原理

电源变压器120VAC转换成38VAC中心抽头。这被馈送到两个二极管全波整流把交流电转化为直流电。12000 uF的电容进行滤波,100nF的电容进行高频滤波。

该稳压器配置通过添加一个高电流三极管,电压调节器的电流容量可以被大大地增强。在这个电路中,调节器被改为使用一个可调节的类型(LM317L)和一个高增益PNP达林顿晶体管(2N6052)。该LM317L电压调节器改变对2N6052的基极电流,以保持输出电压的稳定电压的设定。

LM317L调节器输入端10uF35V钽电容滤波,该值可以选择,以快速响应输出电流的变化,同时防止振荡。在输出端两个100nF的电容旁路任何杂散射频能量到机箱地上。

制作

2N6052三极管是装在散热片上,它是用螺钉固定和导热硅脂被用在所有的金属接点的铝合金支架。在LM317L的输入端的10uF35V的钽电容是防止振荡的关键,如果你不能找到一个钽电容,使用35V 10uF的电解电容与100nF陶瓷电容并联。

校准

无负载连接,监视输出电压与直流电压表,调整5K电位器,直到输出电压达到所需的电压。电压调节应该是相当稳定的,只要电流保持小于4安培。

标签: 直流电源
