太阳能供电的12伏LED阅读灯

来源 solorb
浏览
发布时间 2014-03-02

该阅读灯由一个小型太阳能电池板、一个标准的UPS式铅酸蓄电池和LED电路板组成。该电路板包含一个低功率太阳能充电控制器(调节器)、一组8个白光LED、开关、LED电流调节器和低电压断开电路。该电路将确保较长的电池寿命,防止过度充电和过度放电。该电路的设计用于铅酸电池工作,它也应该可以与10节镍氢电池或镍镉电池工作。充电控制装置和LED稳压电路可以独立地被用于其它应用。

规格

太阳能充电电流:150毫安 - 1安培
通过充电控制器电压降:0.5V典型
标称电池电压:12伏
电池规格:3-7安培小时
LED灯管电流:100mA调节,每列LED电流25毫安(1.2W标称)
LED调节范围:从11V恒定的光照度> 15V
低电压断开:电流逐渐下降从10.8V到9.8V
夜间电池漏电流与LED熄灭:几乎为零
光照时间:约70小时用7AH电池
充电时间:约40小时最大,几个小时,典型值

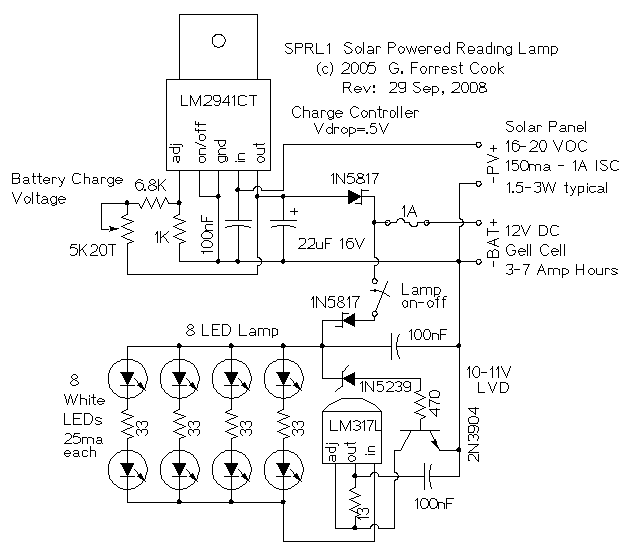

太阳能供电的12伏LED阅读灯

原理

充电控制器:充电控制器部分由一个LM2941CT低压差稳压器和一个1N5817肖特基二极管构成。该稳压器决定了电池的全电压,这个设定点是由5K 微调电位器调整。1N5817肖特基二极管防止电池在夜间通过电压调节电路放电。它还可以防止电池反向连接到电路。保险丝防止短路烧坏了电池接线。

LED电路:该8个白光LED串联连接,与被连接为一个恒定的电流调节器的LM317L集成电路。13欧姆的电阻设置为100mA的稳定电流。这个电流通过​​4对LED被平分。33欧姆的电阻有助于保持电流通过四列LED平衡均匀。该2N3904三极管、1N5239齐纳二极管和470欧姆的电阻构成低电压断开(LVD)电路。通过LED的电流启动时,电池电压低于10.8V下降,电路切断几乎所有的电流,当电池电压降至10V以下。1N5817肖特基二极管阻止反向电池连接的情况下电流流过。
