立体声测试音调发生器

来源 solorb
浏览
发布时间 2014-03-03

该电路产生不同的频率,但幅度相等的两个音频频率的正弦波。它可用于测试各种立体声音响设备。该电路最初是一个校准的目的,FM立体声调制器,就像在低功耗调频立体声发射器使用的类型。双音输出的情况下,在低色调有一个次级输出与主输出是180度反相位。该电路也很方便的测试电脑声卡输入。各种波形的配置可以通过连接一个立体声音频跳线到四个输出插孔产生。

规格

工作电压:12V DC(最低9V)
工作电流:15mA最大
低输出频率:约600赫兹
高输出频率:约800赫兹
输出电平:约0.5V - 5V PP

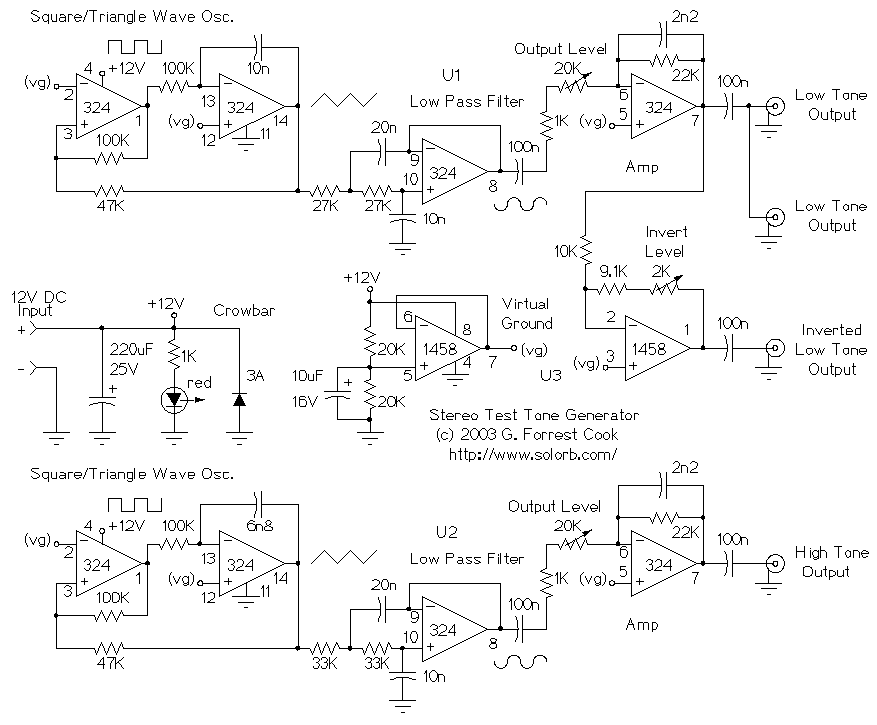

立体声测试音调发生器

原理

集成电路U3B被连接以产生一个虚拟的地面一半的供电(6V)。这是在电路中作为参考的其他地方使用。12V电源输入端连接220uF电容器、LED指示灯和3A二极管,3A二极管提供了一些保护,防止在电源输入极性反接时损坏电路。为了充分保护,放置一个1A或更小的保险丝串联在+12 V输入。

该电路具有两个几乎相同的立体声正弦波发生器电路。U1是低音振荡器,U2是高音调振荡器。每个振荡器链的左边的两个运算放大器产生方波和三角波在固定频率。10n与6n8电容器设定频率。

三角波被送入低通滤波器,其中除去大部分的谐波能量,并产生相对纯的正弦波。这两个27K和两个33K电阻设置低通频率。

正弦波分别馈送到一个输出放大器,它可以调整为固定电平的输出。低音输出也被馈送到其产生的低音信号的反相拷贝集成电路U3A。

校准

示波器连接至低音输出,并调整为指定级别的低音输出电平,我用4V峰 - 峰值。

将示波器连接到高音输出,并调整高音调输出电平与低音输出电平相同的水平。

将示波器连接到反相低音输出,并调整为低音输出反相相同水平。如果你有一个双通道示波器,一个通道连接至低音输出,另一个通道连接到反相低音输出对比校准。

该电路在很宽的温度范围内不是特别稳定。如果需要高的精度级别,在每次使用前进行校准。对于大多数音频工作,无需再次校准。为了获得最佳的稳定性,振荡器和滤波器部分应采用高品质电容。

使用

该电路可以产生3种立体声信号组合。对于单声道的测试信号,两个通道连接到两个低音输出。对于立体声双音测试信号,一个通道连接低音输出,另一路到高音输出。对于两相反相测试信号,连接一个通道到低音输出,另一路到反相低音输出。
