真空管设备高电压源自动延迟电路

来源 solorb
发布时间 2014-03-03

该电路可以被添加到各种真空管设备自动延迟的高电压源的应用之后,直到管丝受热后。它的功能为自动待机开关。较旧真空管设备使用延时继电器来执行这项工作。延时继电器产生热量,消耗功率和他们的接触不稳定,最终烧坏。

真空管灯丝受热后才能正常工作,如果未被预热就施加高电压可能损坏或缩短寿命。所以真空管设备在灯丝受热前整流器不产生高电压,这通常需要较长的时间让灯丝预热。采用高效的固态整流器设备产生高电压几乎立即通电。这个电路可以与固态整流器用于将高电压施加到真空管之前延迟一段指定的时间。

该电路可以被添加到各种真空电子管电路包括放大器和无线电发射机和接收机。它已经过测试并取得成功。

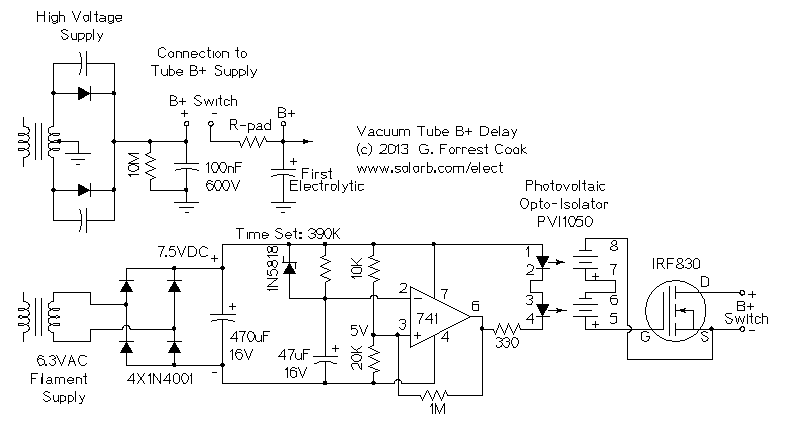

真空管设备高电压源自动延迟电路

警告

该项目是用于具有高内部交流和直流电压的设备。该项目只能由拥有与高压电路工作经验的人采用。

原理

该电路可以分成两部分,延时定时器和光隔离的高电压开关。定时器得到它的7.5V直流操作电源的全波桥式整流器和电解电容供电的电子管功放的灯丝变压器。有接地灯丝电路包括接地一侧,接地的中心抽头,或使用一对电阻接地的几种常用方法。7.5V DC电源在这个电路中使用的输出应悬空(不接地),使其不与现有的灯丝电路干扰。

定时器包括一个标准的运算放大器比较器电路,1M电阻器起到滞后作用​​,防止开关临界点振荡。输出是低电平激活,以防止上电时突发激活。比较器的参考输入端(引脚3)由20K和10K电阻设置为5V。这是在VCC,它扩展了延迟了一个典型的1/2 VCC的阈值的2/3。

该时间延迟是由47uF的电容和390K的上拉电阻器来设定,这些创建的约25秒的延迟。延迟时间可以通过改变电阻值进行修改。当到达三分之二VCC点(5V)时,运算放大器的输出下降到低电平状态,在PVI1050光隔离器打开两个LED。该1N5818二极管让定时电容放电,以确保当电源被关断,然后再打开时有一个完整的延迟。

光隔离器是专门设计用于驱动功率MOSFET晶体管的设备。它包含两个部分,每个部分包括一个微小的光伏(太阳能)电池和LED。这两个PVI1050部分是串接的产生10V左右的电压驱动IRF830 MOSFET。

该IRF830 MOSFET的额定最大500VDC与4.5A的最大电流切换。它应该连接到整流器和电源的第一电解滤波电容之间的管道装置的B +电源。该100nF的,600V电容可能需要被添加到整流器的输出,如果它已不存在时,它产生一个无纹波的直流电压,保持IRF830从导电它打开之前。10M的电阻放电100nF的电容,当电源被切断。

电阻标记R-板限制了浪涌电流到第一电解电容器,它也可以在“软化”的B +电源,以更好地模拟真空管整流器。对于R一个典型的值约为100欧姆5W,这将改变为不同的电路。

使用

该电路的操作是完全自动的。只是把它连接到设备上,然后等待。灯丝将亮起,真空管会预热,并在指定的延迟时间后,B +电源将开启,该设备将准备使用。当您使用该设备完成后,只需将其关闭。
