PWM直流马达速度控制

来源 solorb
浏览
发布时间 2014-03-03

电路描述

这是用于控制小型直流电动机速度的电路,它工作得很好,采用脉冲宽度调制(PWM)技术。

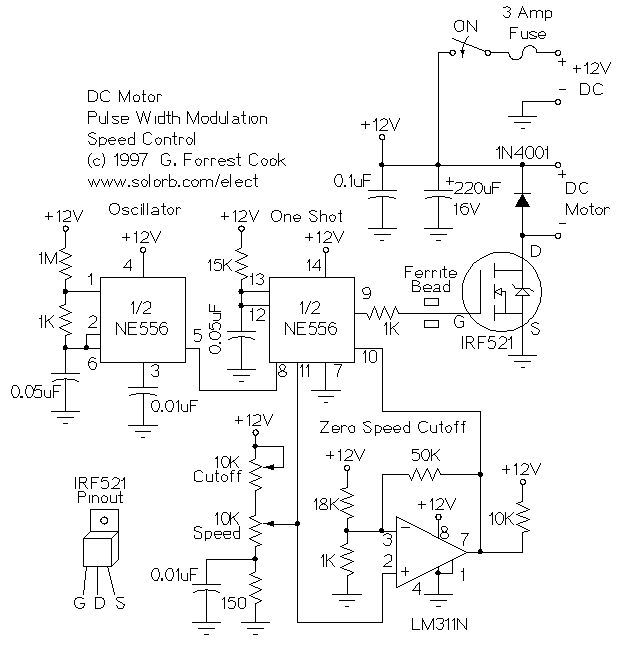

PWM直流马达速度控制

原理

556双定时器集成电路的左半部分被用作固定频率的方波振荡器。该振荡器信号被馈送到其被配置为可变脉冲宽度单触发单稳态多谐振荡器(脉冲扩展)的556的右半边。单触发的输出是可变宽度的方波脉冲,该脉冲宽度设定与速度控制电位器上的控制电压输入。可变宽度的输出脉冲导通和截止的IRF521 MOSFET晶体管。在MOSFET放大该信号的电流,使得它也足以控制一个小型直流电动机。311比较器用于当控制电压低于某一阈值时通过复位引脚一次性切断,311也由速度控制钮控制。切断电路是必要的,因为556单稳态电路将始终输出小脉冲,即使控制电压为零。

校准

调整10K截止电位器,使电机处于完全关闭的时候,速度调整电位器完全逆时针。

使用

12V直流电源连接到直流电源输入,连接直流电机到直流电动机的输出。调整为所希望的电机速度的速度控制。
