8瓦电子管Hi-Fi功放

来源 solorb
浏览
发布时间 2014-03-03

电路示出一个单通道的电子管Hi-Fi功放,音频输出功率大约是8瓦。如果是用于立体声放大,增加一个相同的通道。

警告

这是一个非平凡的项目。这需要大量的技术人员的技能,解构和重构放大器联机电路。此外,也有很多致命的高电压,包括120 VAC和310 VDC。该项目只能由拥有与高压电路工作经验的人采用。在功放通过电之后再进行产品的电路设计时,电源上的电容应该被放电。

连接

AC电源输入 - 接地120VAC,40瓦
输入 - 高阻抗
扬声器输出 - 8欧姆,10瓦

控制

On / Off开关
输入音量
低音
高音

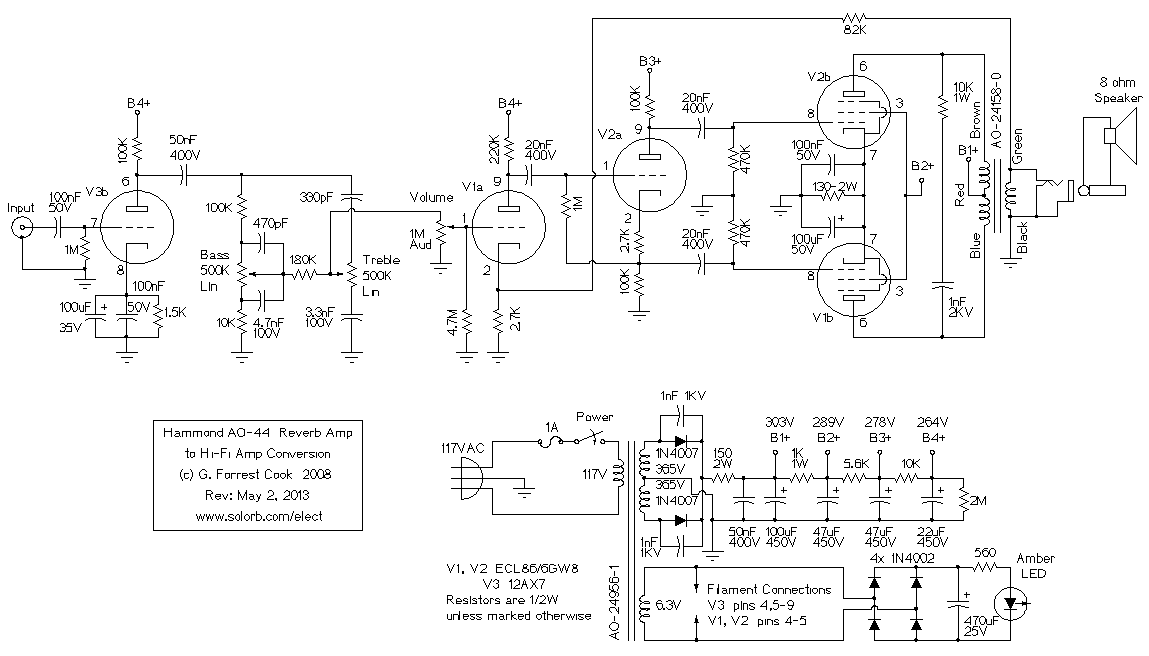

8瓦电子管Hi-Fi功放

原理

音频输入是通过一个100nF的隔直流电容器V3B,一个12AX7三极管接成一个标准的A类放大器的1/2的电网供电。不使用V3的另一半。V3B的阴极电路使用两个并联的电容(100uF的和100nF的),小电容提高了电路的高频响应。它可以代替一个12AT7(低增益)或12AU7(甚至更低的增益)为V3,如果一个人希望调整放大器的总增益。V3B的输出被送入高低音调节电路。然后输出通过音量控制到V1A,另一个放大器阶段。

负反馈是从扬声器输出连到V1A的阴极,以降低功率放大器的总增益。V2A是作为一个三相逆变器,两个阶段的音频信号驱动V1B和V2B的。V1B和V2B是作为阴极偏压推挽五极管放大器。该10K/1W电阻和电容1nF/2KV形成高切电路,取消了射频振荡输出级。

电源的高电压电路是一个标准的中心抽头的全波整流器。该150/2W电阻来使B1下降到303V。所有灯丝是由6.3V变压器绕组供电。因为只有一半V3B的使用,它可以只提供灯丝功率的一半的12AX7管,以节省功率。

该LED指示灯电路由连接为整个6.3VAC灯丝电路的整流桥4 1N4002二极管。该470uF的电容产生滤波后的直流,560欧姆的电阻是作为当前串联一个高亮度的琥珀色LED。

8瓦电子管Hi-Fi功放

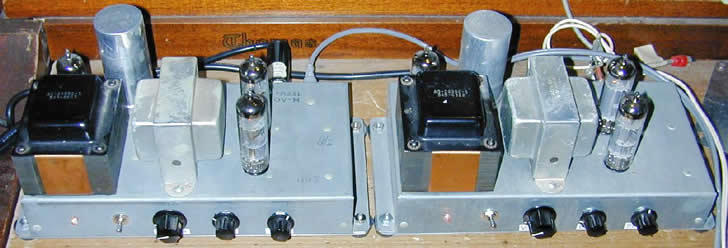

电子管Hi-Fi功放正面

8瓦电子管Hi-Fi功放
电子管Hi-Fi功放反面

使用

一个8欧姆的扬声器连接到放大器的输出,输入连接到线路电平源,如CD播放机或电脑声卡的线路输出。请将放大器插入电源线,打开电源并调节控制所需的声音。享受胆机的温暖和清晰度。

保养

这些放大器已经可靠的运行了好几年,这些日子唯一的问题是一个刺耳的声音,由于电子管引脚与管座接触不好。注意清洁管座。
