降压型PWM开关电源控制器APl5lO

浏览
发布时间 2009-06-01

 降压型PWM控制器APl510芯片内含基准电压源、振荡电路、误差放大器、内部PMOS开关管等电路,只需外加电感、电容、二极管等少量元器件,便可组成小体积、高效率的降压型开关稳压电源

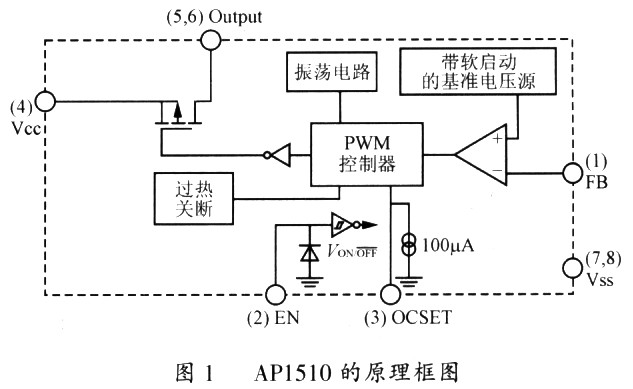

APl510原理框图如图l1所示。

降压型PWM开关电源控制器APl5lO

引脚功能及描述
脚1 (FB)反馈端,误差放大器的反相输入,通过分压电阻连接电源输出端。
脚2 (EN)使能端,工作或待机控制,高电平:正常运行,低电平:待机运行。
脚3(OCSET)输出电流设定端,通过外部电阻设定最大输出电流。
脚4 (VCC IC)电源输入正端。
脚5、6 (Output)开关输出端,P沟MOS场效应管漏极,连接外部续流二极管和电感。
脚7、8 (VSS IC)电源输入负端。

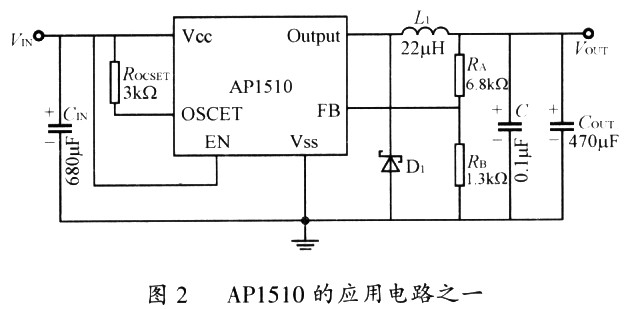

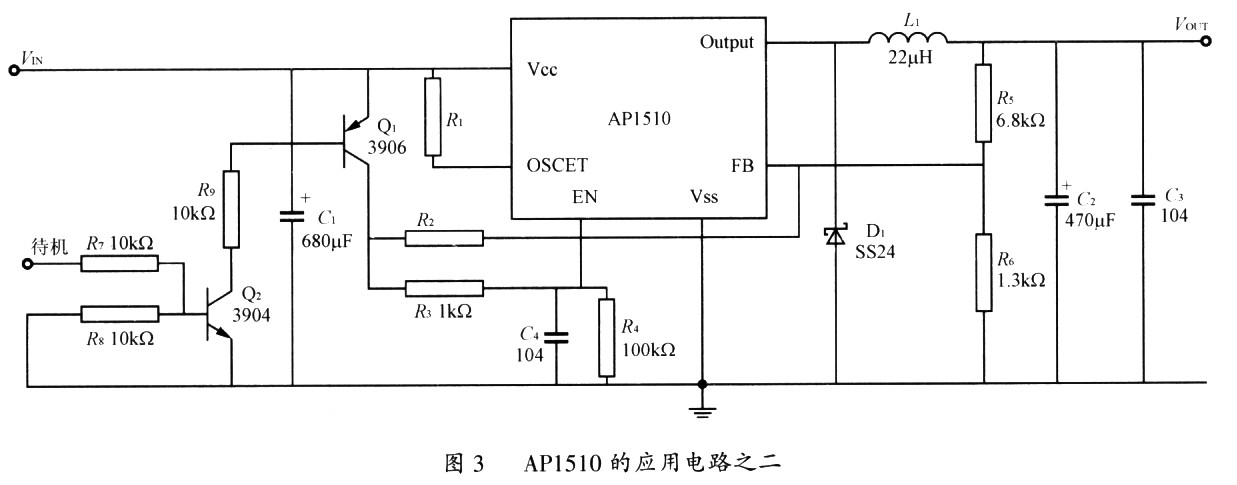

APl510典型应用电路:

降压型PWM开关电源控制器APl5lO

AP1510
