闪光灯无线触发器电路

来源 aaroncake
浏览
发布时间 2014-03-06

闪光灯无线触发器电路,当你需要补充一个或几个闪光灯单元可以被使用。这从根本解决了同步触发问题。它通过“看到”第一次闪光(使用光电晶体管)几微秒后触发另一组闪光灯。该电路的灵敏度是可调节的,以补偿环境光或主闪烁光强度。

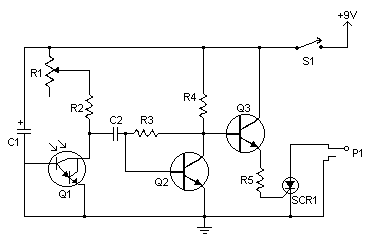

闪光灯无线触发器电路

配件

R1 47K线性​​电位器
R2,R3 3K 1/4W电阻
R4 220欧姆1/4W电阻
R5 680欧姆1/4W电阻
C1 10UF 25V电解电容
C2 0.047UF 25V陶瓷电容器
Q1 2N5777 NPN达林顿光电晶体管
Q2,Q3 2N3904 NPN晶体管
SCR1 400V 2A可控硅
S1 1A 120V单刀单掷开关
P1 插头匹配插孔从属闪光灯

备注

Q1应面向主闪光灯。R1应调整为最高灵敏度,但没有误触发。
