红外遥控延长器电路

来源 aaroncake
浏览
发布时间 2014-03-06

这个红外遥控扩展可以提高最简单的红外遥控器(那些在40KHz的调制操作)一个显著的距离范围内。在使用时,遥控器的指向朝向所述电路上的红外接收器U1,然后按下按钮。红外接收器U1将40KHz的调制信号解码成一系列的脉冲,其触发555定时器。555输出脉冲,是再调制和用于驱动IR LED D1。该电路非常适合在一个大房间例如一个演讲大厅内使用,普通的红外遥控器距离不够用。如果操作不在一个房间内(例如在另一个房间的挂壁电视),使用屏蔽电缆延伸输出LED到可以控制设备的地方。

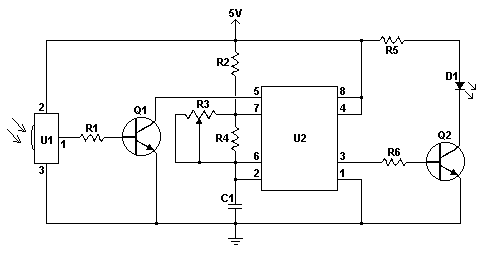

红外遥控延长器电路

配件

R1,R6 10K 1/4W电阻
R2 1K 1/4W电阻
R3 10K线性电位器
R4 2.2K 1/4W电阻
R5 47欧姆1/4W电阻
C1 0.01uF的瓷片电容
Q1,Q2 2N3904 NPN晶体管
D1 红外线LED灯
U1 GP1U52X红外模块
U2 TLC555 CMOS定时器

备注

  1. 仅在CMOS TLC555定时器可以在该电路中使用。原NE555不能在40KHz的可靠运行。可取代的型号:LMC555,7555。
  2. 几乎所有的大功率红外灯,可用于D1,需要调整R5在适当的值。
  3. 要校准电路,使用频率计。将其连接在D1端,然后在Q1的基极输入信号。调整R3为40KHz。如果计数器不可用,你就只能将电路指向远程接收器,按下一个按钮,然后调整R3直到它起作用。这可能需要多试几次,因为不是所有的遥控器连续发射。
  4. 如果您打算在远程安装D1任何很大的距离,你将需要使用屏蔽电缆。将屏蔽线连接到电路接地。
