简单的触摸开关电路

来源 aaroncake
浏览
发布时间 2014-03-06

触摸开关在电子爱好者网站介绍过多个版本,这个基于晶体管的触摸开关可以简单地通过触摸金属板激活负载。它被设计成继电器直接切换,以使其能与大负荷使用。因为它使用只有几个常用的晶体管和一个12V电源,它非常适合恶劣的环境中,机械开关将受到损害。使用磁保持继电器可以使负载连续运行,但需切断电源关闭。你也可以配合另一个相同的电路实现开/关触摸控制。

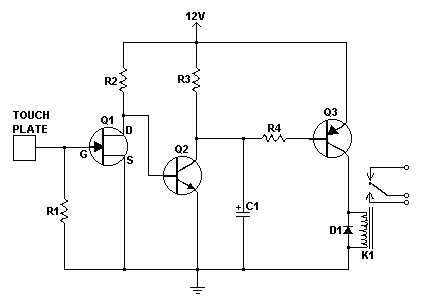

简单的触摸开关电路

配件

R1 10兆1/4W电阻
R2 47K 1/4W电阻
R3 120K 1/4W电阻
R4 470欧姆1/4W电阻
C1 15uF的电解电容
D1 1N4007硅整流二极管
Q1 2N5458 N沟道场效应晶体管
Q2 2N2222 NPN晶体管
K1 继电器/12V线圈

备注

  1. 触摸板可以通过切割PCB材料的一小片,然后焊上一根线是最容易做。另外,像粘在塑料衬底上一枚硬币也行。
  2. 如所提到的,一个自锁继电器可以用于使一个瞬时触摸激活继电器,使负载连续运行。要关闭一个锁存继电器,电源必须中断。可以使用第二个同样电路与普通继电器用来关闭负载(使用第二电路上的常闭触点)。两个触摸片并排放置,分别执行“开”和“关”的功能。
