视频/音频信号自动控制开关

来源 aaroncake
浏览
发布时间 2014-03-10

当它感应到复合视频信号,继电器将被激活。这使您可以使用内置到您的VCR调谐器来打开和关闭旧的未配备一个遥控器的电视机。它也可以用来激活自动播放设备、环绕声设备、关闭室内灯光、打开视频游戏控制台等。对于这样一个简单的电路,它是非常灵活的。

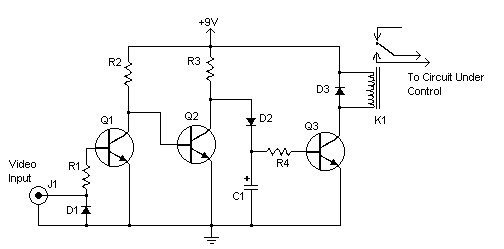

视频/音频信号自动控制开关

配件

R1,R2 10K 1/4 W电阻
R3 1K 1/4 W电阻
R4 33K 1/4 W电阻
C1 1uF的电解电容
Q1,Q2,Q3 2N2222 NPN晶体管 2N3904 NPN晶体管
D1,D2,D3的 1N4148二极管
K1 9V继电器
J1 RCA插孔

备注

  1. 因为你可能会使用这个电路开关电源电压,应封闭在一个外壳。
  2. 该电路也将与大多数线路电平音频工作,虽然你可能需要调整R1的值。
