水分检测器污水/舱底泵控制器

来源 aaroncake
浏览
发布时间 2014-03-10

这个水分检测器污水/舱底泵控制器是围绕特殊用途LM1830芯片构建。该LM1830被设计成通过使AC电流通过的一组探针,以检测湿度。一个内部电路对探针间的电阻进行比较,并作为内部控制电路的参考。当探针之间的电阻为低(表示水或其它导电液体的存在),则IC将触发它的输出。使用AC信号避免了直流电极的电镀和腐蚀问题。

555定时器集成电路提供可调节的延时滞后,范围为约5秒至两分钟。以这种方式,即使水量下降到低于探针,泵仍将保持工作一段时间。

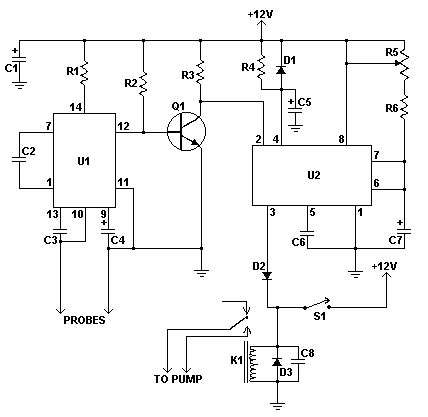

水分检测器污水/舱底泵控制器

配件

R1 470欧姆1/4 W电阻
R2,R4 10K 1/4 W电阻
R3 6.8K 1/4 W电阻
R5 1兆线性变化电位器
R6 51K 1/4 W电阻
C1 35V 470uF的电解电容
C2 0.001UF瓷片电容
C3 0.05 uF的瓷片电容
C4 20UF 35V电解电容
C5 的6.8uF 35V电解电容
C6,C8 0.01uF的瓷片电容
C7 35V 100uF的电解电容
U1 LM1830流体检测IC
U2 555定时器
Q1 2N5305 NPN功率晶体管
D1,D2 1N4148信号二极管
D3 1N4002整流二极管
K1 继电器12V线圈(见注解)
S1 单刀单掷开关
探头 不锈钢探头(见注)

备注

  1. 探针应该由不锈钢制成,并安装在一个不导电的固定装置。不锈钢钉,螺栓或焊条会是理想探头。良好的非导电性材料是LEXAN,有机玻璃或塑料。该探针是被放置在你所希望的泵打开的液面。
  2. K1应根据泵的要求来选择。如果你正在运行一个12V水泵,普通汽车继电器将正常工作。如果你正在运行一个电源供电的泵,那么你将需要确保触点相应等级。
  3. S1提供了手动泵开关。
  4. R5调整导通时间,其调节范围是大约5秒至约2分钟。
  5. 探针应定期清洁,以保证可靠的操作。
