煤气灶自动电子点火器

浏览
发布时间 2009-08-23

  这个电子点火器可以安装在一般的家用液化气或煤气灶上,较一般压电式煤气点火器点火效率更高,方便安全。电路图如下

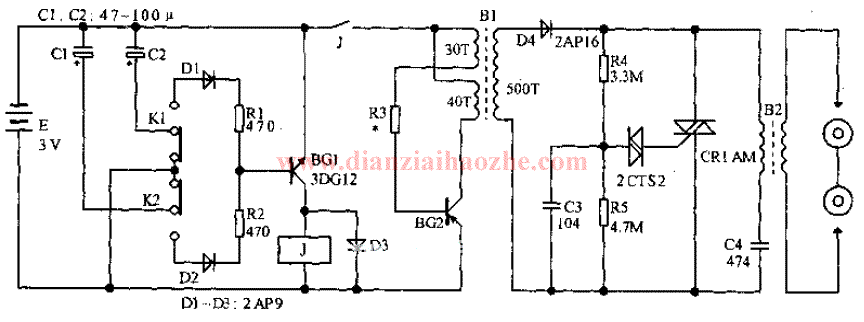

煤气灶电子点火器

煤气自动电子点火器电路

  电路采用可控硅连续触发,利用高压空气放电来点燃煤气。若煤气开关处于关闭状态,C1或C2被充电,当打开开关旋钮,旋钮开关迫使微动开关K1或K2接通,C1或C2通过K1或K2给BG1供电,BG1导通,继电器J吸合,接通点火电路数秒后,C1或C2放电完毕,BG1截止,继电器J释放,完成点火过程,选择合适的C1或C2、R1或R2,使J吸合时间约为2~3秒,以保证煤气能有效点燃。K1或K2无论在什么位置,点火完毕后,电路均停止供电。

  电阻R3的阻值大小决定了升压振荡电路的工作电流,即BG2的工作电流。在保证电池电量降低时点火电路仍能正常工作的情况下,这个电阻取值应尽量大,以减小工作电流,延长电池使用寿命。
