绊线式报警器(断线式报警器)

来源 aaroncake
浏览
发布时间 2014-03-10

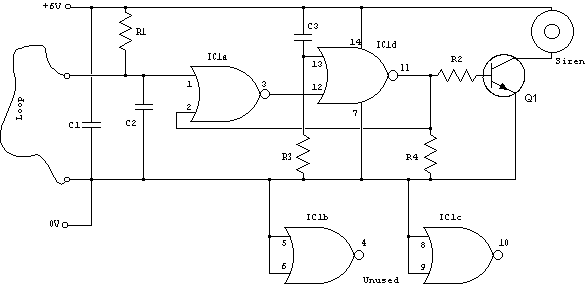

该电路是一个可以在门口、走廊、或任何其他地方的绊线式报警器(断线式报警器)。当入侵者绊断细导线回路,电路将报警。该电路有一个内置的警报器,但它可以通过一个继电器来代替驱动外部警笛,商用报警器等。

绊线式报警器(断线式报警器)

绊线式报警器(断线式报警器)

配件

R1 100K 1/2W 1%电阻
R2,R4 10K 1/2W 1%电阻
R3 1兆1/2W 1%电阻
C1,C3 0.1uF的瓷片电容
C2 0.01uF的瓷片电容
IC1 4001UBE四2-I / P或非门
Q1 MPSA14低功率NPN晶体管
SIREN 微压电式警报器12V直流的150mA,110分贝@ 1M
LOOP 1 见“注意事项”

备注

  1. 绊线可以是任何类型的细导线,拉断力越小越好。使用非常薄的金属丝将是一个非常敏感的绊网,但高电阻可能会限制它的最大长度。
  2. 警报器可以被替换为一个继电器驱动外部负载。
