12V至24V的DC-DC转换器电路

来源 aaroncake
浏览
发布时间 2014-03-11

这个简单的DC-DC转换器可以从一个12V电源输出最高至24V电压,最大功耗约为800mA。它可以被用来从一个12V的车辆用的电源运行收音机、小灯、继电器、喇叭或其他24V配件。它可以被用于将一个12V的电池从另一个12V电池充电。

LM358双运算放大器IC的上半部分作为一个方波振荡器,下半部分作为反馈回路,使负载变化时也能提供稳定的24V电压。做一些简单的调整这个电路有许多用途。

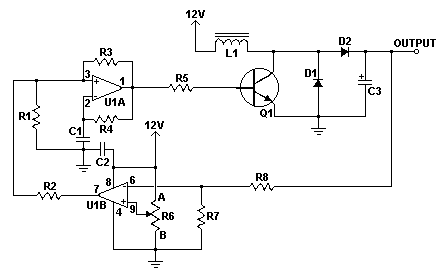

12V至24V的DC-DC转换器电路

配件

R1,R2,R3,R4,R8,R7 100K 1/4W电阻
R5 470欧姆1/2W电阻
R6 10K线性电位器
C1 0.01uF的电容
C2 0.1uF的瓷片电容
C3 63V 470uF的电解电容
D1 1N4004整流二极管
D2 BY229-400快恢复二极管 见注释
Q1 BC337 NPN功率晶体管
U1 LM358双运算放大器IC
L1 见注释

备注

  1. R6设置输出电压。这可以通过输出电压= 12×(R8 /(R 8 + R 7))×(R6B/R6A)来计算。
  2. L1由0.63毫米漆包线在外径15MM、内径8MM、厚6MM的环形磁芯上绕60匝制成。
  3. D2可以是额定功率为大于100V 5A的任何快速恢复二极管。
  4. Q1将需要一个散热片。
标签: 12V, 24V, DC-DC转换器
