4LED 12伏铅酸电池电压指示器

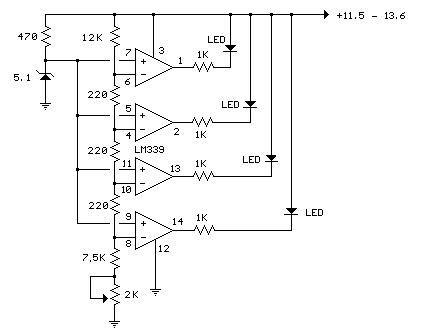

在下面的电压指示器电路中，一个四电压比较器（LM339）被用作简单的条形图表，用以指示一个12伏铅酸电池的充电状况。有5伏参考电压连接到每四个比较器的（+）输入端，（ - ）输入端连接到连续点沿一个分压器。（ - ）输入超过参考电压时，LED指示灯会亮起。

校准可以通过调节电位器2K来完成，使所有四个LED照亮时，没有负载电池电压是12.7伏，表示满充电。在11.7伏时，LED应关闭，表示电池没电。每个LED代表充电状态或300毫伏大约25％的变化，使3个LED指示75％，2个LED显示50％等。实际电压取决于温度条件和电池类型，湿电池，胶体电池等。
