LED光电传感器
来源 Bowden的爱好电路
发布时间 2014-03-13

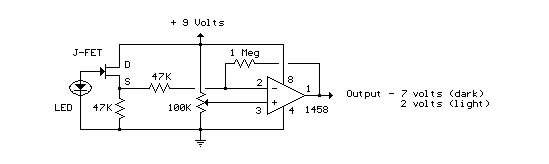

这里有一个电路,它接受一个普通的LED的光生伏特电压的优势。
LED的电压是由一个结型FET晶体管缓冲,然后施加到运算放大器的反相输入端具有大约20的增益。
从黑暗到强光这将产生约5伏的变化。100K的电位器可以设置使输出大约为7伏在黑暗中,在强光下大约2伏。
