简单低压触摸开关

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

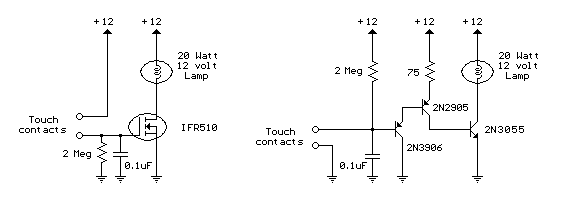

下面的触摸开关电路点亮20瓦的灯,当触点被触及,皮肤电阻约为2兆欧或更少。在左侧的电路采用了功率MOSFET的导通时,源极和栅极之间的电压大约是6伏。MOSFET的栅极不汲取电流,从而在所述栅极上的电压将是电源电压的一半或6伏,当跨越触摸接触电阻等于源极和栅极之间的固定电阻(2兆欧)。

简单低压触摸开关

右边的电路使用了三个双极型晶体管与引用到电源的负极或接地端的触摸接触完成相同的结果。因为双极型晶体管的基极汲取电流,电流增益通常小于200,三个晶体管通过高增益放大将触摸接触产生的微安级电流放大到所需要的几安培电流电平。对于额外的电流,灯可以被替换为12伏继电器,线圈两端跨接二极管
