AC线电流探测器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

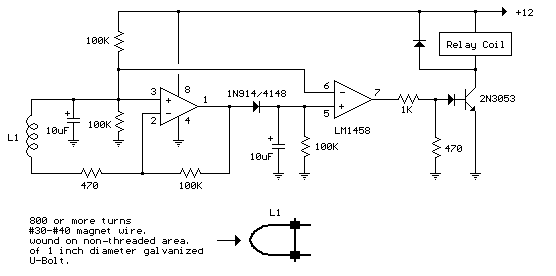

该电路将检测交流线路约250 mA以上的电流,而不进行任何电气连接。通过L1接收交变电压感应信号,#35漆包线在1英寸直径的U型螺栓上绕800匝。L1信号拾取器还可以使用其他U型铁芯或变压器铁芯,允许足够的空间通过一根交流电线做检测。

AC线电流探测器

当AC线电流为250毫安,或30瓦左右的交流负载,L1将产生约4毫伏峰值信号。从拾取器的信号在运算放大器的引脚1的输出然后将其通过连接到管脚1的电容器和二极管检测出的峰值升至约200倍。第二运算放大器被用作一个比较器,它检测的电压上升高于二极管压降。需要引起比较器级的输出来切换正的最小信号是大约800对应于大约在AC线路30瓦负载mV峰值。输出1458运算放大器将只在地面几伏摆动,因此一个电压分压器(1K/470)是用来减少无信号电压约0.7伏。另外一个二极管串联在晶体管基极加,以确保它关闭时,运算放大器的电压为2伏。你可能会得到继电器唠一点点,如果交流负载接近开关点,所以建议50瓦或更多更大的负荷。灵敏度可以通过增加更多的匝数来拾取。

标签: 电流探测器
