数码电子锁

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

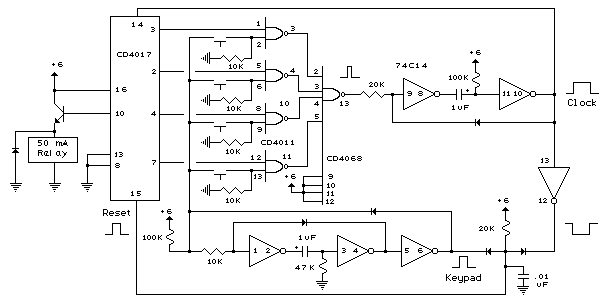

下面显示的数字锁使用4个通用逻辑IC,允许通过输入键盘上的4位数字控制继电器。从CD4017十进制计数器(引脚3,2,4,7)的第4输出与4从一个小键盘数字选通在一起,这样,当键被按压以正确的顺序,计数器将前进。因为每个正确的键被按下时,一个低电平出现在双NAND门的8输入NAND的引脚13的输出产生一个高电平的输出。从引脚13的瞬间高水平激活它适用于近似80毫秒的正向脉冲的十进制计数器的推进它的上升沿一个计数时钟线(引脚14)单触发电路。第二个单稳态,单触发电路用来产生被施加到键盘的公共点的近似40毫秒的正脉冲,以便相应的与非门将会看到两个逻辑电平高时,正确的键被按下时(一个来自计数器和其他的键)。反相时钟脉冲(负向)在74C14的引脚12与正向按键脉冲在引脚6是使用两个二极管作为一个与门(在右下角示出)选通在一起。在二极管的结点的输出将是正的错误的键被按下的情况下,将复位计数器。当一个正确的键被按下时,输出将是本由两个单稳态电路(时钟和键盘)使所述复位线来保持低而允许计数器前进。然而,由于小键盘脉冲稍微开始时钟之前,0.1uF电容连接到复位线,直到反相时钟到达延迟复位。该值并不重要和各种其它定时方案可用于但时钟信号应比键盘脉冲略长,使时钟信号可以屏蔽掉键盘和避免复位计数器在事件键盘之前,时钟脉冲结束脉冲。计数器的第五输出是上销10,使4正确的密钥条目已经作出后,销10将移动到一个高的水平,并可以被用来激活一个继电器,发光的LED,等。此时,锁可以简单地按任意键复位。该电路可以扩展额外的门(多一个CD4011)接受多达8位代码。在4017计数顺序是3 2 4 7 10 1 5 6 9 11使得第一8的输出连接到与非门和针9将用于驱动继电器或光。4个额外的与非门的输出将连接到CD4068的4剩余输入(引脚9,10,11,12)。该电路将在3运行至12伏4000系列的CMOS,但只有6伏或更低,如果74HC部件使用。该电路消耗极少的电流(约165微安),因此它可以驱动数个月的4节AA电池假设只有间歇性使用的继电器。
