LM324四运放分贝仪

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

下面的电路响应于声压水平从约60至70分贝。声音被拾起一个8欧姆的扬声器,通过一个晶体管级和一个LM324运算放大器部分放大。您还可以使用动圈话筒,但我发现说话的是更为敏感。该LM324四运放的其余3部分被用作电压比较器和驱动器3 LED指示灯或间隔3dB左右分开白炽灯。一个额外的晶体管,需要对白炽灯所示与下灯。我用12伏,50毫安灯。每个指示灯代表约在声级有3dB的变化,这样,当所有的3灯都不亮,音量比点亮一盏灯所需要的水平高出约4倍。灵敏度可以让一盏灯点亮与参考声级进行调整与500K电位器。那么其他两个灯将指示有关2X和4X量增。

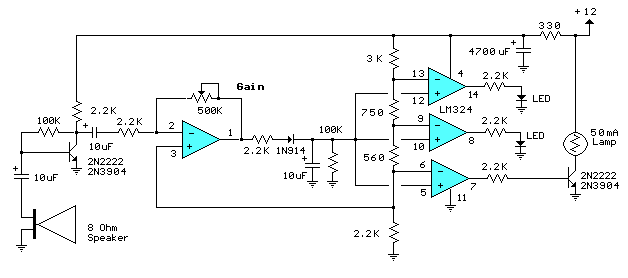

LM324四运放分贝仪

在操作中,没有输入时,在标签的运算放大器的1,2和3的直流电压为约4伏特,且在(+)输入到比较器3(标签5,10,12)上的电压将大约一个半伏少,由于1N914二极管压降。 ( - )上的电压比较器的输入将围绕5.1和6.5这是由560和750​​欧姆的电阻。

当音频信号存在时,10uF电容连接到二极管将朝向峰值音频电平在运算放大器的输出引脚1充电。由于体积增大,电容上的直流电压,并(+)比较器输入将增加,灯会亮时,(+)输入goes以上的( - )输入。由于体积减小,通过并行100K电阻电容放电和灯熄灭。可以改变响应时间有较大或较小的电容器。

该电路需要一个良好的过滤电源,它会回应在电源电压的变化非常小,所以你可能会需要一个大的滤波电容直接连接到330欧姆的电阻。我设法得到它与一个未稳压的墙上变压器电源工作,但我不得不使用4700UF。它运作良好的稳压电源,只有1000uF的。
