LM317T可变电压调节器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-14

该LM317T是一个可调3端的正电压调节器,能够输出超过1.25至37伏的电压范围和超过1.5安培的电流。该器件还具有内置的电流限制和热关断。

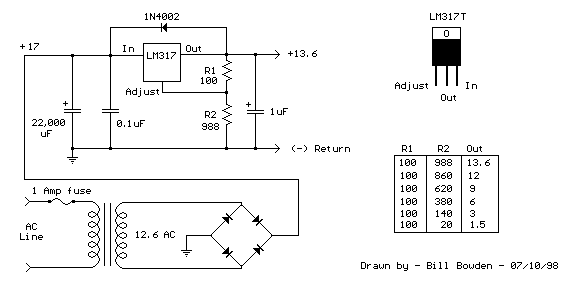

输出电压是由两个电阻器R1和R2连接,如下所示设置。R1两端的电压是恒定的1.25伏,调整端电流小于100uA。如果通过R1和R2的电流是此电流的许多倍,输出电压可以从Vout = 1.25 *(1 +(R2/R1))来近似估计,这忽略了调整端电流,但会接近实际值。约10mA是最小负载要求,所以R1的值可以选择在1.25/0.01=125,可以是120欧姆电阻。一些小于120欧姆,可用于确保最小电流大于10mA。下面的例子显示了LM317作为13.6伏稳压器。可以使用标准的910和75欧姆电阻代替示意图中的988欧姆和100欧姆的电阻。

LM317T可变电压调节器

当电源被切断,LM317调节器的输出电压应比输入电压下降更快。万一没有,一个二极管可以连接在LM317输入/输出端子,以防止稳压器可能承受反向电压。在输出端1uF钽或25UF电解电容以及输入端0.1uF的钽电容改善瞬态响应,如果LM317调节器是位于从电源滤波器有明显的距离,建议小电容靠近调节器输入端。电源变压器应足够大,以使调节器的输入输出电压差在满负荷时保持在3伏以上。13.6伏的输出电压其输入电压应保持在16.6伏以上。
