一或两节锂离子电池充电器

该充电器的想法是使用完全充电的电池电压的稳压电源和一个电阻来限制电流。它不提供恒定电流，多出约30％以上的充电时间，或约4小时。恒流充电器可能会减少到3个小时，但需要更多的零件。

一个充电电流指示灯LED可以被添加，如图的左下​​方。LED熄灭时，充电电流为小于约35毫安，在18欧姆的电阻上的电压降大约为600mV或更少。测试运行260分钟后LED熄灭应表明电池约有85％容量，但不能肯定。

电压容量 充电时间容量
-------------------------------------------------- -------
3.8 60％120分钟 65％
3.9 70％135分钟 76％
4.0 75％150分钟 82％
4.1 80％165分钟 87％
4.2 85％180分钟 100％
-------------------------------------------------- -------

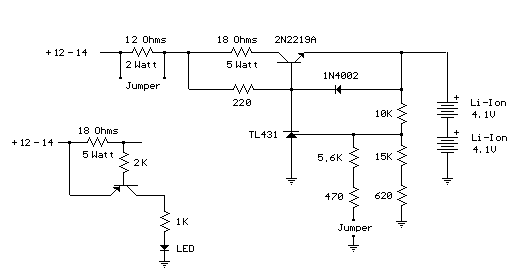

线路详情：

当电池电量低时，在TL431的参考引脚上的电压将小于2.5伏，导致TL431关掉，提高了晶体管的基极电压和充电电流。电流由18欧姆电阻（2单元设置）限制在大约300毫安。当电池接近充满电时，TL431参考引脚的接近2.5伏，增加了TL431的电流，降低三极管的基极电压和充电电流。电池（8.2伏，1000毫安）充电电流从300mA下降到100mA左右，电荷在一个小时达到容量的75％，电荷在200分钟达到85％。

注意，电压标示为4.1而不是4.2的值是为多一点余量，电池在最终阶段完全充电。从上面的数据，它看起来像只有5％的容量被损失。二极管防止反向电压横跨晶体管E / B结。220欧姆的电阻被选定为约20mA基极电流。最小的晶体管的增益为30，所以20毫安应该产生至少能提供600mA。开路输出电压设定分压器要么4.1或8.2伏。两个跳线是用来选择所需的电压和电流限制。

例如，在单节锂离子电池充电到4.1伏，电流通过10K电阻会（4.1-2.5）/ 10K = 160微安。其他2个电阻的串联组合应该总2.5 / 160微安= 15625欧姆。15K串联620可能被使用，并且在620调整，以补偿在15K稍微更多或更少。我使用了15K和750，因为15K是有点低。

在2个锂电池（8.2伏）的情况下，两个附加电阻与15625并行加入（使用跳线），以增加输出电压从4.1至8.2。我串联430欧姆和5.6K。430可以调整，以使充电电压恰到好处。

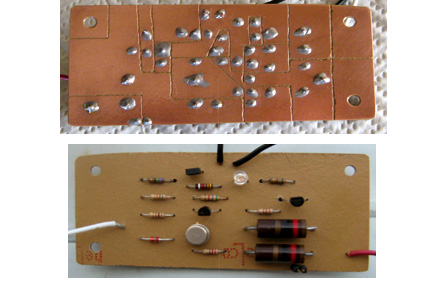

第二个跳线是用来（通过12欧姆的电阻）限流，以保持大致相同的充电电流与单个或双电池充电。这两个跳线用以选择充电电池是8.2伏还是4.1伏。注意：电路板图为两个5瓦12欧姆的电阻。其中一个电阻是有误差，实际上是17欧姆。

注意：要小心，准确设置跳线确定是在8.2伏操作还是4.1伏。想要连接电池前你可以用万用表来验证开路电压是多少。
